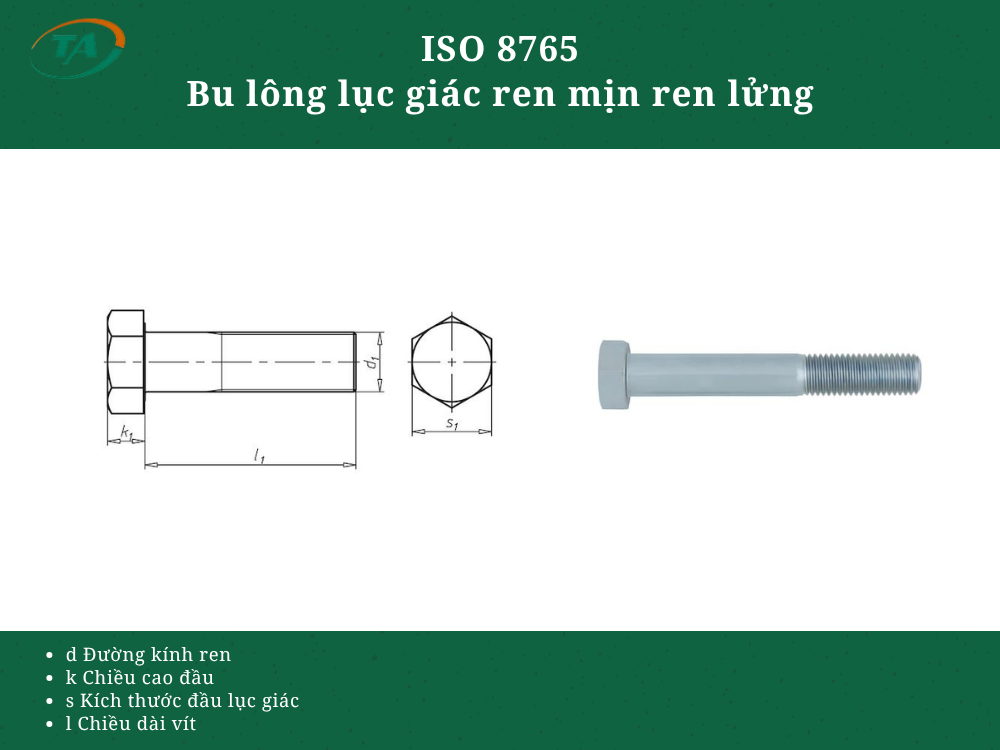

Giới thiệu ISO 8765 Bu lông lục giác ren mịn ren lửng
ISO 8765 là tiêu chuẩn quy định bu lông lục giác ren mịn ren lửng, có đầu lục giác, phần thân trơn và đoạn ren mịn ở cuối thân. Loại bu lông này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, phù hợp với các mối ghép cần bước ren nhỏ và phần thân trơn để định vị chi tiết.
Bảng kích thước ISO 8765
Đơn vị: mm
Cấp sản phẩm A – M8 đến M16
| Ren d×P | M8×1 | M10×1,25 | (M10×1) | M12×1,5 | (M12×1,25) | (M14×1,5) | M16×1,5 |
|---|---|---|---|---|---|---|---|
| b | 22 | 26 | 26 | 30 | 30 | 34 | 38 |
| b ref. | — | — | — | — | — | 40 | 44 |
| c max. | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 | 0,80 |
| c min. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,20 |
| da max. | 9,2 | 11,2 | 11,2 | 13,7 | 13,7 | 15,7 | 17,7 |
| ds nom. = max. | 8,00 | 10,00 | 10,00 | 12,00 | 12,00 | 14,00 | 16,00 |
| ds min. | 7,78 | 9,78 | 9,78 | 11,73 | 11,73 | 13,73 | 15,73 |
| dw min. | 11,63 | 14,63 | 14,63 | 16,63 | 16,63 | 19,64 | 22,49 |
| e min. | 14,38 | 17,77 | 17,77 | 20,03 | 20,03 | 23,36 | 26,75 |
| k nom. | 5,3 | 6,4 | 6,4 | 7,5 | 7,5 | 8,8 | 10 |
| k max. | 5,45 | 6,58 | 6,58 | 7,68 | 7,68 | 8,98 | 10,18 |
| k min. | 5,15 | 6,22 | 6,22 | 7,32 | 7,32 | 8,62 | 9,82 |
| kw min. | 3,61 | 4,35 | 4,35 | 5,12 | 5,12 | 6,03 | 6,87 |
| lf max. | 2 | 2 | 2 | 3 | 3 | 3 | 3 |
| r min. | 0,4 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 |
| s nom. = max. | 13,00 | 16,00 | 16,00 | 18,00 | 18,00 | 21,00 | 24,00 |
| s min. | 12,73 | 15,73 | 15,73 | 17,73 | 17,73 | 20,67 | 23,67 |
Cấp sản phẩm A – M18 đến M24
| Ren d×P | (M18×2) | (M18×1,5) | M20×2 | (M20×1,5) | (M22×2) | (M22×1,5) | M24×2 |
|---|---|---|---|---|---|---|---|
| b | 42 | 42 | 46 | 46 | 50 | 50 | 54 |
| b ref. | 48 | 48 | 52 | 52 | 56 | 56 | 60 |
| c max. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| c min. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| da max. | 20,2 | 20,2 | 22,4 | 22,4 | 24,4 | 24,4 | 26,4 |
| ds nom. = max. | 18,00 | 18,00 | 20,00 | 20,00 | 22,00 | 22,00 | 24,00 |
| ds min. | 17,73 | 17,73 | 19,67 | 19,67 | 21,67 | 21,67 | 23,67 |
| dw min. | 25,34 | 25,34 | 28,19 | 28,19 | 31,71 | 31,71 | 33,61 |
| e min. | 30,14 | 30,14 | 33,53 | 33,53 | 37,72 | 37,72 | 39,98 |
| k nom. | 11,5 | 11,5 | 12,5 | 12,5 | 14 | 14 | 15 |
| k max. | 11,715 | 11,715 | 12,715 | 12,715 | 14,215 | 14,215 | 15,215 |
| k min. | 11,285 | 11,285 | 12,285 | 12,285 | 13,785 | 13,785 | 14,785 |
| kw min. | 7,90 | 7,90 | 8,60 | 8,60 | 9,65 | 9,65 | 10,35 |
| lf max. | 3 | 3 | 4 | 4 | 4 | 4 | 4 |
| r min. | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| s nom. = max. | 27,00 | 27,00 | 30,00 | 30,00 | 34,00 | 34,00 | 36,00 |
| s min. | 26,67 | 26,67 | 29,67 | 29,67 | 33,38 | 33,38 | 35,38 |
