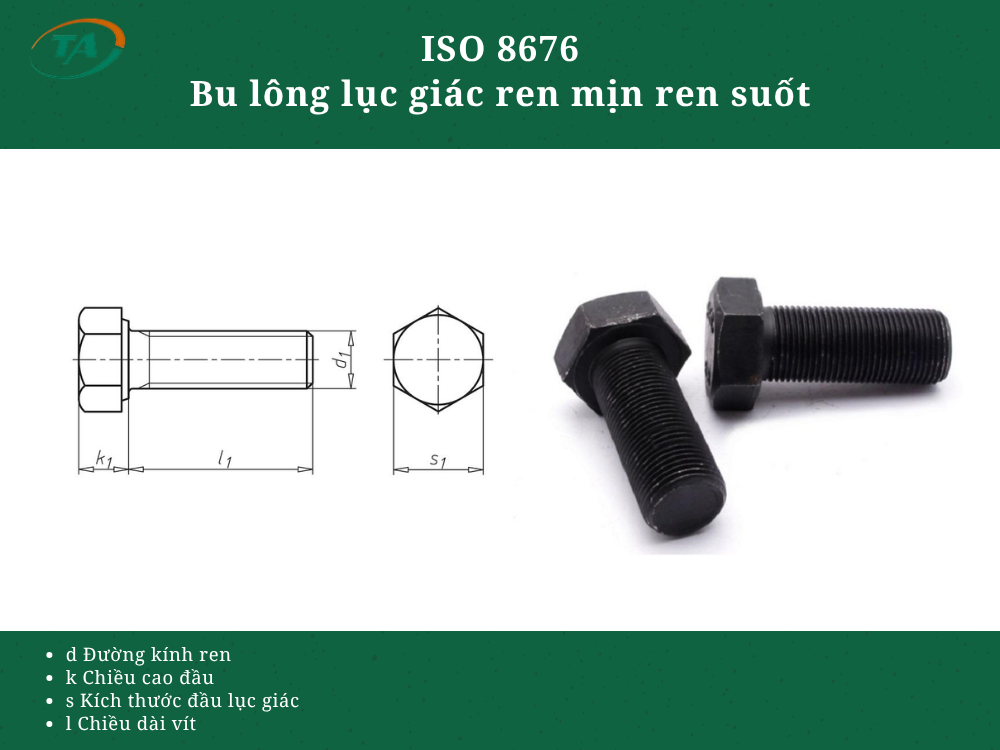

Giới thiệu ISO 8676 Bu lông lục giác ren mịn ren suốt
ISO 8676 là tiêu chuẩn quy định bu lông lục giác ren mịn ren suốt, có đầu lục giác và phần thân được tạo ren suốt với bước ren mịn. Loại bu lông này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, đặc biệt ở các mối ghép cần bước ren nhỏ để tăng khả năng điều chỉnh và giữ chặt.
Bảng kích thước – cấp sản phẩm A
Đơn vị: mm
| Ren d×P | M8×1 | M10×1,25 | (M10×1) | M12×1,5 | (M12×1,25) | (M14×1,5) | M16×1,5 |
|---|---|---|---|---|---|---|---|
| a max. | 3,00 | 3,75 | 3,00 | 4,50 | 3,75 | 4,50 | 4,50 |
| a min. | 1,00 | 1,25 | 1,00 | 1,50 | 1,25 | 1,50 | 1,50 |
| c max. | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 | 0,60 | 0,80 |
| c min. | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,15 | 0,20 |
| da max. | 9,2 | 11,2 | 11,2 | 13,7 | 13,7 | 15,7 | 17,7 |
| dw min. | 11,63 | 14,63 | 14,63 | 16,63 | 16,63 | 19,64 | 22,49 |
| e min. | 14,38 | 17,77 | 17,77 | 20,03 | 20,03 | 23,36 | 26,75 |
| k nom. | 5,3 | 6,4 | 6,4 | 7,5 | 7,5 | 8,8 | 10 |
| k max. | 5,45 | 6,58 | 6,58 | 7,68 | 7,68 | 8,98 | 10,18 |
| k min. | 5,15 | 6,22 | 6,22 | 7,32 | 7,32 | 8,62 | 9,82 |
| kw min. | 3,61 | 4,35 | 4,35 | 5,12 | 5,12 | 6,03 | 6,87 |
| r min. | 0,4 | 0,4 | 0,4 | 0,6 | 0,6 | 0,6 | 0,6 |
| s nom. = max. | 13,00 | 16,00 | 16,00 | 18,00 | 18,00 | 21,00 | 24,00 |
| s min. | 12,73 | 15,73 | 15,73 | 17,73 | 17,73 | 20,67 | 23,67 |
Cấp sản phẩm A – M18 đến M24
| Ren d×P | (M18×2) | (M18×1,5) | M20×2 | (M20×1,5) | (M22×2) | (M22×1,5) | M24×2 |
|---|---|---|---|---|---|---|---|
| a max. | 6,0 | 4,5 | 6,0 | 4,5 | 6,0 | 4,5 | 6,0 |
| a min. | 2,0 | 1,5 | 2,0 | 1,5 | 2,0 | 1,5 | 2,0 |
| c max. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| c min. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| da max. | 20,2 | 20,2 | 22,4 | 22,4 | 24,4 | 24,4 | 26,4 |
| dw min. | 25,34 | 25,34 | 28,19 | 28,19 | 31,71 | 31,71 | 33,61 |
| e min. | 30,14 | 30,14 | 33,53 | 33,53 | 37,72 | 37,72 | 39,98 |
| k nom. | 11,5 | 11,5 | 12,5 | 12,5 | 14 | 14 | 15 |
| k max. | 11,715 | 11,715 | 12,715 | 12,715 | 14,215 | 14,215 | 15,215 |
| k min. | 11,285 | 11,285 | 12,285 | 12,285 | 13,785 | 13,785 | 14,785 |
| kw min. | 7,90 | 7,90 | 8,60 | 8,60 | 9,65 | 9,65 | 10,35 |
| r min. | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| s nom. = max. | 27,00 | 27,00 | 30,00 | 30,00 | 34,00 | 34,00 | 36,00 |
| s min. | 26,67 | 26,67 | 29,67 | 29,67 | 33,38 | 33,38 | 35,38 |
Cấp sản phẩm B
ISO 8676:2022 có các bảng riêng cho cấp B, chủ yếu áp dụng khi kích thước/chiều dài vượt giới hạn của cấp A.
M16–M22:
| Ren d×P | M16×1,5 | (M18×2) | (M18×1,5) | M20×2 | (M20×1,5) | (M22×2) | (M22×1,5) |
|---|---|---|---|---|---|---|---|
| a max. | 4,5 | 6,0 | 4,5 | 6,0 | 4,5 | 6,0 | 4,5 |
| a min. | 1,5 | 2,0 | 1,5 | 2,0 | 1,5 | 2,0 | 1,5 |
| c max. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| c min. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| da max. | 17,7 | 20,2 | 20,2 | 22,4 | 22,4 | 24,4 | 24,4 |
| dw min. | 22,00 | 24,85 | 24,85 | 27,70 | 27,70 | 31,35 | 31,35 |
| e min. | 26,17 | 29,56 | 29,56 | 32,95 | 32,95 | 37,29 | 37,29 |
| k nom. | 10 | 11,5 | 11,5 | 12,5 | 12,5 | 14 | 14 |
| k max. | 10,29 | 11,85 | 11,85 | 12,85 | 12,85 | 14,35 | 14,35 |
| k min. | 9,71 | 11,15 | 11,15 | 12,15 | 12,15 | 13,65 | 13,65 |
| kw min. | 6,80 | 7,81 | 7,81 | 8,51 | 8,51 | 9,56 | 9,56 |
| r min. | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 |
| s nom. = max. | 24,00 | 27,00 | 27,00 | 30,00 | 30,00 | 34,00 | 34,00 |
| s min. | 23,16 | 26,16 | 26,16 | 29,16 | 29,16 | 33,00 | 33,00 |
M24–M42:
| Ren d×P | M24×2 | (M27×2) | M30×2 | (M33×2) | M36×3 | (M39×3) | M42×3 |
|---|---|---|---|---|---|---|---|
| a max. | 6,0 | 6,0 | 6,0 | 6,0 | 9,0 | 9,0 | 9,0 |
| a min. | 2,0 | 2,0 | 2,0 | 2,0 | 3,0 | 3,0 | 3,0 |
| c max. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1,0 | 1,0 |
| c min. | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 |
| da max. | 26,4 | 30,4 | 33,4 | 36,4 | 39,4 | 42,4 | 45,6 |
| dw min. | 33,25 | 38,00 | 42,75 | 46,55 | 51,11 | 55,86 | 59,95 |
| e min. | 39,55 | 45,20 | 50,85 | 55,37 | 60,79 | 66,44 | 71,30 |
| k nom. | 15 | 17 | 18,7 | 21 | 22,5 | 25 | 26 |
| k max. | 15,35 | 17,35 | 19,12 | 21,42 | 22,92 | 25,42 | 26,42 |
| k min. | 14,65 | 16,65 | 18,28 | 20,58 | 22,08 | 24,58 | 25,58 |
| kw min. | 10,26 | 11,66 | 12,80 | 14,41 | 15,46 | 17,21 | 17,91 |
| r min. | 0,8 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,2 |
| s nom. = max. | 36,00 | 41,00 | 46,00 | 50,00 | 55,00 | 60,00 | 65,00 |
| s min. | 35,00 | 40,00 | 45,00 | 49,00 | 53,80 | 58,80 | 63,10 |
M45–M64:
| Ren d×P | (M45×3) | M48×3 | (M52×4) | M56×4 | (M60×4) | M64×4 |
|---|---|---|---|---|---|---|
| a max. | 9,0 | 9,0 | 12 | 12 | 12 | 12 |
| a min. | 3,0 | 3,0 | 4,0 | 4,0 | 4,0 | 4,0 |
| c max. | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| c min. | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| da max. | 48,6 | 52,6 | 56,6 | 63,0 | 67,0 | 71,0 |
| dw min. | 64,70 | 69,45 | 74,20 | 78,66 | 83,41 | 88,16 |
| e min. | 76,95 | 82,60 | 88,25 | 93,56 | 99,21 | 104,86 |
| k nom. | 28 | 30 | 33 | 35 | 38 | 40 |
| k max. | 28,42 | 30,42 | 33,50 | 35,50 | 38,50 | 40,50 |
| k min. | 27,58 | 29,58 | 32,50 | 34,50 | 37,50 | 39,50 |
| kw min. | 19,31 | 20,71 | 22,75 | 24,15 | 26,25 | 27,65 |
| r min. | 1,2 | 1,6 | 1,6 | 2,0 | 2,0 | 2,0 |
| s nom. = max. | 70,00 | 75,00 | 80,00 | 85,00 | 90,00 | 95,00 |
| s min. | 68,10 | 73,10 | 78,10 | 82,80 | 87,80 | 92,80 |
