ISO 8673 – Đai ốc lục giác kiểu 1 ren mịn

Yêu cầu báo giá Liên hệ ngay: 0982466596

Giới thiệu ISO 8673 Đai ốc lục giác kiểu 1 ren mịn

ISO 8673 là tiêu chuẩn quy định đai ốc lục giác kiểu 1 ren mịn, có dạng lục giác và sử dụng ren hệ mét bước mịn, với các yêu cầu về kích thước và dung sai theo tiêu chuẩn. Loại đai ốc này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, đặc biệt với các mối ghép sử dụng bu lông hoặc vít ren mịn.

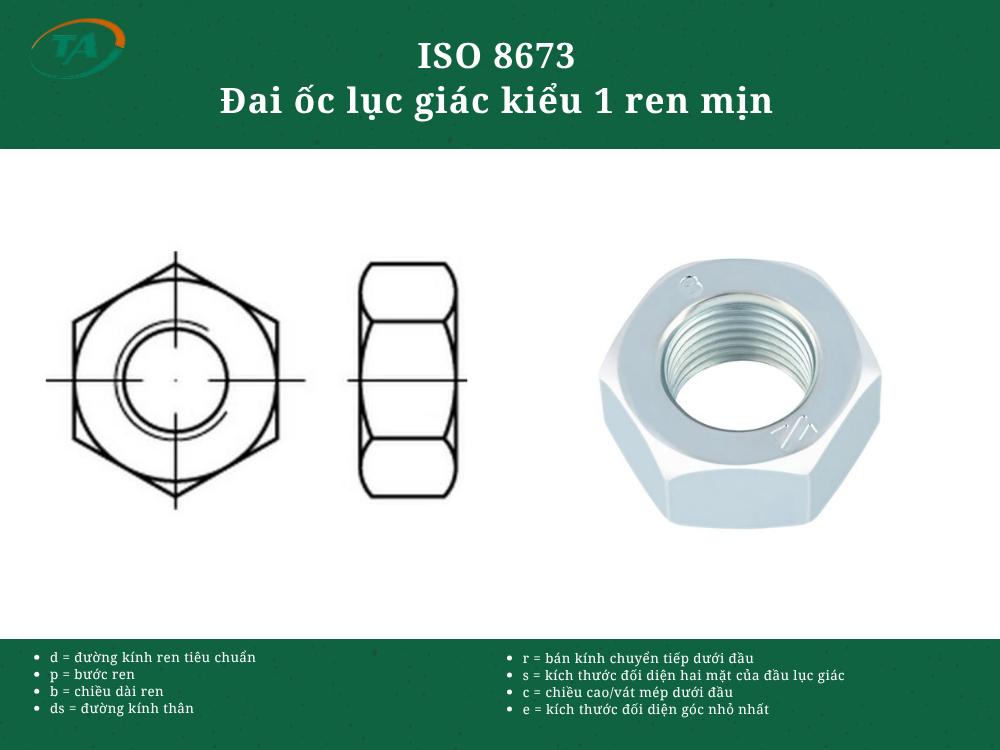

ISO 8673 - Đai ốc lục giác kiểu 1 ren mịn
ISO 8673 – Đai ốc lục giác kiểu 1 ren mịn

Bảng kích thước – Cấp sản phẩm A

D = 8–16 mm, đơn vị: mm

Ren D×Pc maxc minda maxda mindw mine minm maxm minmw mins max = tiêu chuẩns min
M8×10,600,158,758,0011,6314,386,806,445,1513,0012,73
M10×1,250,600,1510,8010,0014,6317,778,408,046,4316,0015,73
M12×1,50,600,1512,9612,0016,6320,0310,8010,378,3018,0017,73
(M14×1,5)0,600,1515,1214,0019,6423,3612,8012,109,6821,0020,67
M16×1,50,800,2017,2816,0022,4926,7514,8014,1011,2824,0023,67

Bảng kích thước – Cấp sản phẩm B

D = 18–39 mm, đơn vị: mm

Ren D×Pc maxc minda maxda mindw mine minm maxm minmw mins max = tiêu chuẩns min
(M18×2)0,800,2019,4418,0024,8529,5615,8015,1012,0827,0026,16
M20×20,800,2021,6020,0027,7032,9518,0016,9013,5230,0029,16
(M22×2)0,800,2023,7622,0031,3537,2919,4018,1014,4834,0033,00
M24×20,800,2025,9224,0033,2539,5521,5020,2016,1636,0035,00
(M27×2)0,800,2029,1627,0038,0045,2023,8022,5018,0041,0040,00
M30×20,800,2032,4030,0042,7550,8525,6024,3019,4446,0045,00
(M33×2)0,800,2035,6433,0046,5555,3728,7027,4021,9250,0049,00
M36×30,800,2038,8836,0051,1160,7931,0029,4023,5255,0053,80
(M39×3)1,000,3042,1239,0055,8666,4433,4031,8025,4460,0058,80
