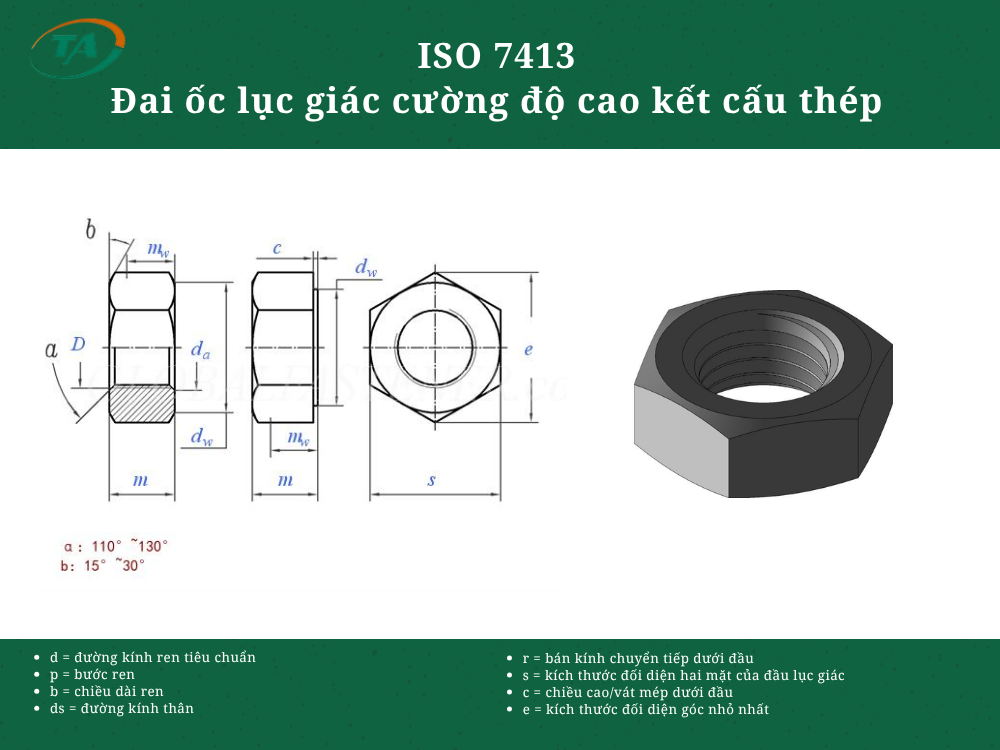

Giới thiệu ISO 7413 Đai ốc lục giác cường độ cao kết cấu thép
ISO 7413 là tiêu chuẩn quy định đai ốc lục giác cường độ cao dùng cho kết cấu thép, có dạng lục giác với yêu cầu về kích thước và cơ tính phù hợp cho các mối ghép kết cấu. Loại đai ốc này thường được sử dụng kết hợp với bu lông cường độ cao trong kết cấu thép, xây dựng và các mối ghép chịu tải.
Bảng kích thước chung
Đơn vị: mm
| Kích thước | M10 | M12 | (M14) | M16 | M20 | M24 | M30 | M36 |
|---|---|---|---|---|---|---|---|---|
| P | 1,5 | 1,75 | 2 | 2 | 2,5 | 3 | 3,5 | 4 |
| c max. | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
| da min. | 10 | 12 | 14 | 16 | 20 | 24 | 30 | 36 |
| da max. | 10,8 | 13 | 15,1 | 17,3 | 21,6 | 25,9 | 32,4 | 38,9 |
| dw min. | 14,6 | 16,6 | 19,6 | 22,5 | 27,7 | 33,2 | 42,7 | 51,1 |
| e min. | 17,77 | 20,03 | 23,35 | 26,75 | 32,95 | 39,55 | 50,85 | 60,79 |
| m max. | 8,4 | 10,8 | 12,8 | 14,8 | 18 | 21,5 | 25,6 | 31 |
| m min. | 8,04 | 10,37 | 12,1 | 14,1 | 16,9 | 20,2 | 24,3 | 29,4 |
| m′ min. | 6,43 | 8,3 | 9,68 | 11,28 | 13,52 | 16,16 | 19,44 | 23,52 |
| s max. | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 |
| s min. | 15,73 | 17,73 | 20,67 | 23,67 | 29,16 | 35 | 45 | 53,8 |
