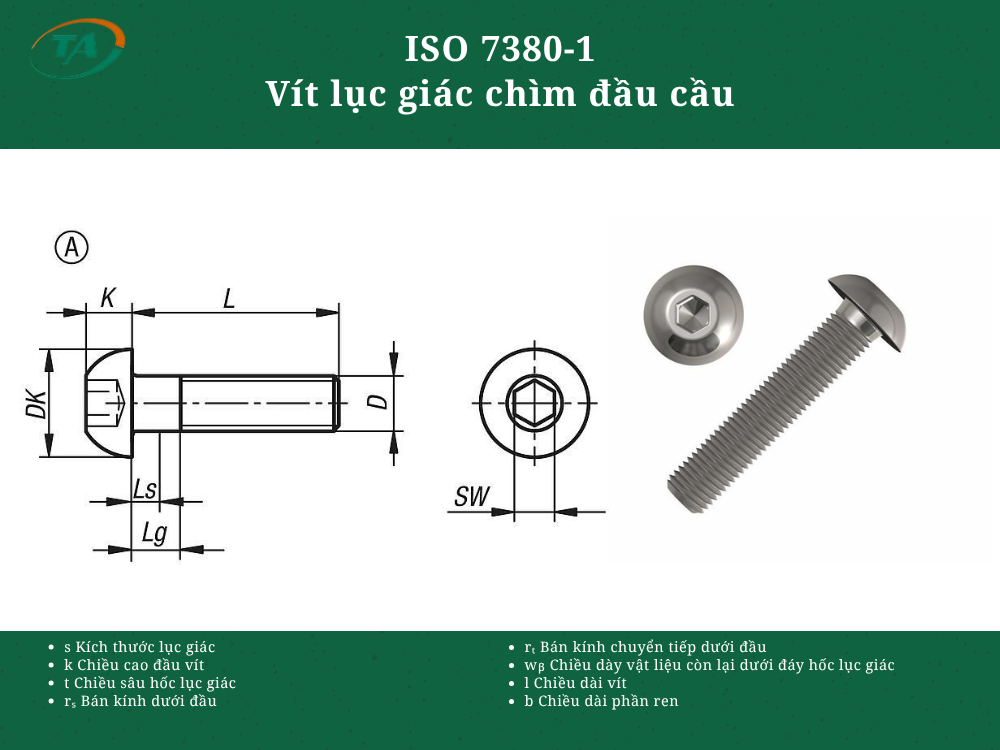

Giới thiệu ISO 7380-1 Vít lục giác chìm đầu cầu
ISO 7380-1 là tiêu chuẩn quy định vít lục giác chìm đầu cầu, có đầu vít dạng cầu thấp và ổ lục giác chìm để siết bằng khóa lục giác. Loại vít này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, khi cần mối ghép có thiết kế gọn và bề mặt đầu vít ít góc cạnh.
Bảng kích thước ISO 7380-1:2022
Đơn vị: mm
| Ren d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| dₐ max. | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 17,7 |
| dₖ max. | 5,70 | 7,60 | 9,50 | 10,50 | 14,00 | 17,50 | 21,00 | 28,00 |
| dₖ min. | 5,40 | 7,24 | 9,14 | 10,07 | 13,57 | 17,07 | 20,48 | 27,48 |
| dL ref. | 2,6 | 3,8 | 5,0 | 6,0 | 7,7 | 10,0 | 12,0 | 16,0 |
| dₛ max. | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 | 16,00 |
| dₛ min. | 2,86 | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | 15,73 |
| rₛ min. | 0,10 | 0,20 | 0,20 | 0,25 | 0,40 | 0,40 | 0,60 | 0,60 |
| rₜ min. | 0,30 | 0,40 | 0,45 | 0,50 | 0,70 | 0,70 | 1,10 | 1,10 |
| s nom. | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
| s max. | 2,080 | 2,580 | 3,080 | 4,095 | 5,140 | 6,140 | 8,175 | 10,175 |
| s min. | 2,020 | 2,520 | 3,020 | 4,020 | 5,020 | 6,020 | 8,025 | 10,025 |
| t max. | 1,20 | 1,65 | 2,12 | 2,26 | 3,05 | 3,75 | 4,61 | 6,19 |
| t min. | 1,04 | 1,30 | 1,56 | 2,08 | 2,60 | 3,12 | 4,16 | 5,20 |
| wᵦ min. | 0,20 | 0,30 | 0,38 | 0,74 | 1,05 | 1,45 | 1,63 | 2,25 |
