Giới thiệu ISO 2010 Vít máy đầu oval xẻ rãnh

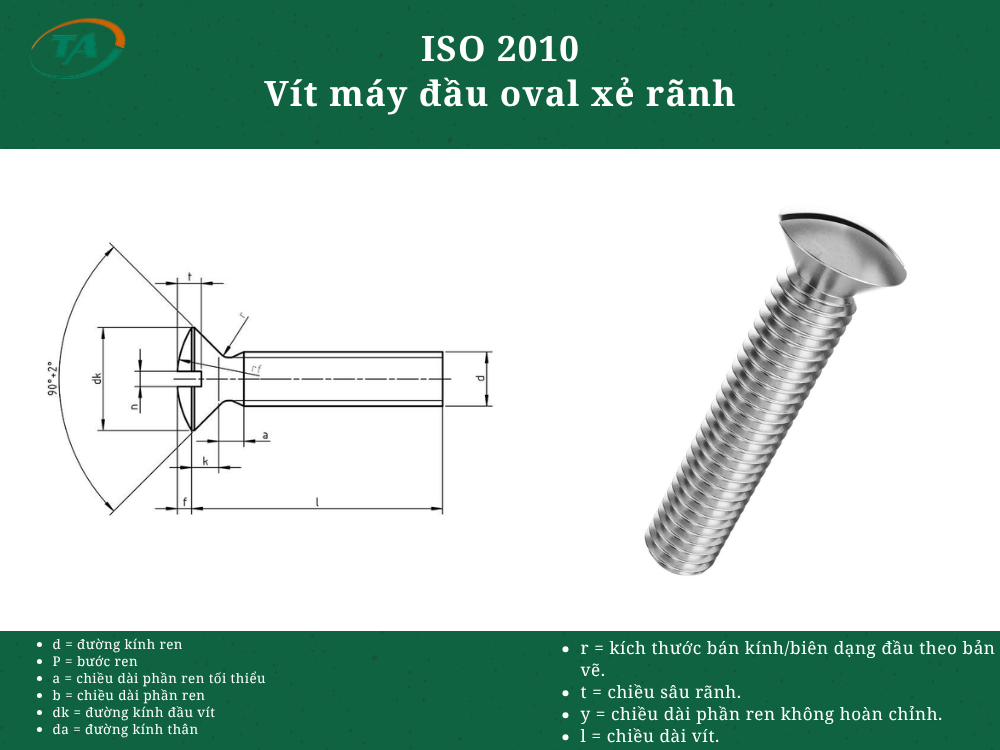

ISO 2010 là tiêu chuẩn quy định vít máy đầu oval xẻ rãnh, có đầu vít dạng oval và rãnh thẳng để thao tác bằng tua vít. Loại vít này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, phù hợp với các mối ghép sử dụng lỗ ren có sẵn hoặc kết hợp với đai ốc.
Bảng kích thước ISO 2010
Đơn vị: mm
| Kích thước ren | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| a max. | 0,7 | 0,8 | 0,9 | 1,0 | 1,2 | 1,4 | 1,6 | 2,0 | 2,5 | 3,0 |
| b min. | 25 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 |
| dk lý thuyết max. | 3,6 | 4,4 | 5,5 | 6,3 | 8,2 | 9,4 | 10,4 | 12,6 | 17,3 | 20,0 |
| dk danh nghĩa = max. | 3,0 | 3,8 | 4,7 | 5,5 | 7,3 | 8,4 | 9,3 | 11,3 | 15,8 | 18,3 |
| dk min. | 2,7 | 3,5 | 4,4 | 5,2 | 6,94 | 8,04 | 8,94 | 10,87 | 15,37 | 17,78 |
| f ≈ | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 | 1,4 | 2,0 | 2,3 |
| k max. = danh nghĩa | 1,0 | 1,2 | 1,5 | 1,65 | 2,35 | 2,7 | 2,7 | 3,3 | 4,65 | 5,0 |
| n danh nghĩa | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 | 2,0 | 2,5 |
| n max. | 0,60 | 0,70 | 0,80 | 1,00 | 1,20 | 1,51 | 1,51 | 1,91 | 2,31 | 2,81 |
| n min. | 0,46 | 0,56 | 0,66 | 0,86 | 1,06 | 1,26 | 1,26 | 1,66 | 2,06 | 2,56 |
| r max. | 0,4 | 0,5 | 0,6 | 0,8 | 0,9 | 1,0 | 1,3 | 1,5 | 2,0 | 2,5 |
| rf ≈ | 3,0 | 4,0 | 5,0 | 6,0 | 8,5 | 9,5 | 9,5 | 12,0 | 16,5 | 19,5 |
| t max. | 0,80 | 1,00 | 1,20 | 1,45 | 1,70 | 1,90 | 2,40 | 2,80 | 3,70 | 4,40 |
| t min. | 0,64 | 0,80 | 1,00 | 1,20 | 1,40 | 1,60 | 2,00 | 2,40 | 3,20 | 3,80 |
| x max. | 0,9 | 1,0 | 1,1 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3,2 | 3,8 |
