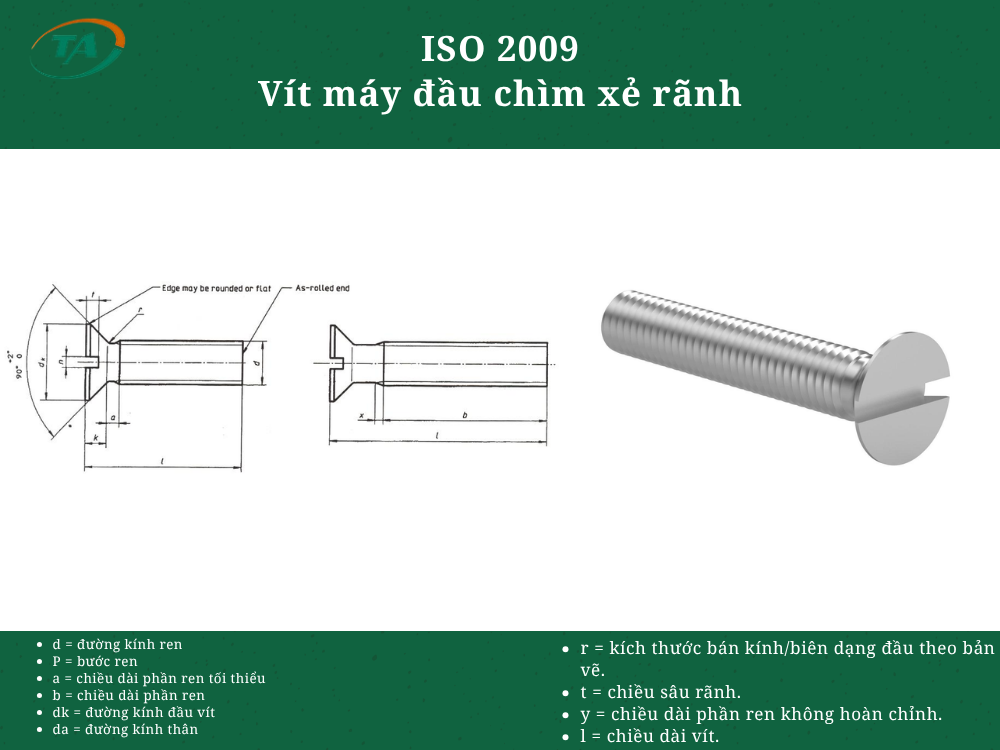

Giới thiệu ISO 2009 Vít máy đầu chìm xẻ rãnh
ISO 2009 là tiêu chuẩn quy định vít máy đầu chìm xẻ rãnh, có đầu vít dạng chìm và rãnh thẳng để thao tác bằng tua vít. Loại vít này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, đặc biệt ở các mối ghép yêu cầu đầu vít nằm tương đối phẳng với bề mặt chi tiết.
Bảng kích thước ISO 2009
Đơn vị: mm
| Kích thước ren | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| a max. | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 |
| b min. | 25 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 |
| dk lý thuyết max. | 3,6 | 4,4 | 5,5 | 6,3 | 8,2 | 9,4 | 10,4 | 12,6 | 17,3 | 20 |
| dk nom. = max. | 3,0 | 3,8 | 4,7 | 5,5 | 7,3 | 8,4 | 9,3 | 11,3 | 15,8 | 18,3 |
| dk min. | 2,7 | 3,5 | 4,4 | 5,2 | 6,94 | 8,04 | 8,94 | 10,87 | 15,37 | 17,78 |
| k nom. = max. | 1,0 | 1,2 | 1,5 | 1,65 | 2,35 | 2,7 | 2,7 | 3,3 | 4,65 | 5 |
| n nom. | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 | 2,0 | 2,5 |
| n max. | 0,60 | 0,70 | 0,80 | 1,00 | 1,20 | 1,51 | 1,51 | 1,91 | 2,31 | 2,81 |
| n min. | 0,46 | 0,56 | 0,66 | 0,86 | 1,06 | 1,26 | 1,26 | 1,66 | 2,06 | 2,56 |
| r max. | 0,4 | 0,5 | 0,6 | 0,8 | 0,9 | 1,0 | 1,3 | 1,5 | 2,0 | 2,5 |
| t max. | 0,50 | 0,60 | 0,75 | 0,85 | 1,20 | 1,30 | 1,40 | 1,60 | 2,30 | 2,60 |
| t min. | 0,32 | 0,40 | 0,50 | 0,60 | 0,90 | 1,00 | 1,10 | 1,20 | 1,80 | 2,00 |
| x max. | 0,9 | 1,0 | 1,1 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3,2 | 3,8 |
