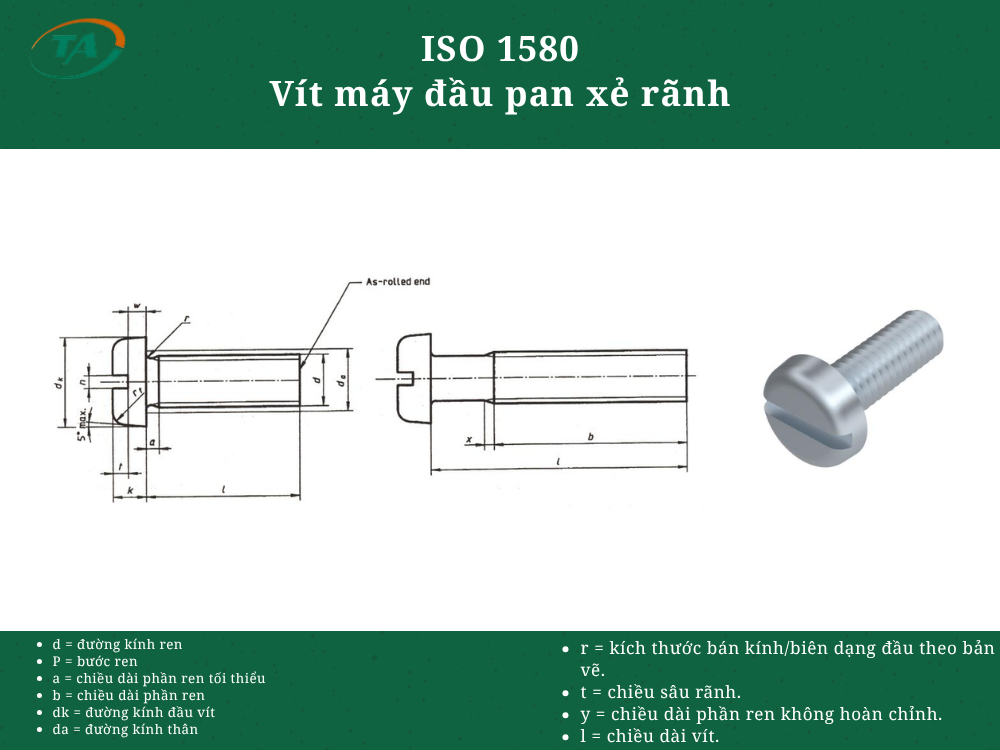

Giới thiệu ISO 1580 Vít máy đầu pan xẻ rãnh
ISO 1580 là tiêu chuẩn quy định vít máy đầu pan xẻ rãnh, có đầu vít dạng pan và rãnh thẳng để thao tác bằng tua vít. Loại vít này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, phù hợp với các mối ghép cần sử dụng vít máy kết hợp với đai ốc hoặc lỗ ren có sẵn.
Bảng kích thước ISO 1580
Đơn vị: mm
| Ren d | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| a max. | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 |
| b min. | 25 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 |
| dk nom. = max. | 3,2 | 4,0 | 5,0 | 5,6 | 7,00 | 8,00 | 9,50 | 12,00 | 16,00 | 20,00 |
| dk min. | 2,9 | 3,7 | 4,7 | 5,3 | 6,64 | 7,64 | 9,14 | 11,57 | 15,57 | 19,48 |
| da max. | 2,0 | 2,6 | 3,1 | 3,6 | 4,1 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 |
| k nom. = max. | 1,00 | 1,30 | 1,50 | 1,80 | 2,10 | 2,40 | 3,00 | 3,6 | 4,8 | 6,0 |
| k min. | 0,86 | 1,16 | 1,36 | 1,66 | 1,96 | 2,26 | 2,86 | 3,3 | 4,5 | 5,7 |
| n nom. | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 | 1,2 | 1,6 | 2,0 | 2,5 |
| n max. | 0,60 | 0,70 | 0,80 | 1,00 | 1,20 | 1,51 | 1,51 | 1,91 | 2,31 | 2,81 |
| n min. | 0,46 | 0,56 | 0,66 | 0,86 | 1,06 | 1,26 | 1,26 | 1,66 | 2,06 | 2,56 |
| r min. | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,25 | 0,4 | 0,4 |
| rf ref. | 0,5 | 0,6 | 0,8 | 0,9 | 1,0 | 1,2 | 1,5 | 1,8 | 2,4 | 3,0 |
| t min. | 0,35 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 | 1,4 | 1,9 | 2,4 |
| w min. | 0,3 | 0,4 | 0,5 | 0,7 | 0,8 | 1,0 | 1,2 | 1,4 | 1,9 | 2,4 |
| x max. | 0,9 | 1,0 | 1,1 | 1,25 | 1,5 | 1,75 | 2,0 | 2,5 | 3,2 | 3,8 |
