Giới thiệu EN 14399-5 Long đen phẳng cho bộ bu lông cường độ cao
EN 14399-5 quy định long đen phẳng dùng trong bộ bu lông kết cấu cường độ cao siết dự ứng lực, với các yêu cầu về hình dạng, kích thước và đặc tính kỹ thuật để phù hợp với hệ thống bu lông tương ứng. Long đen giúp tạo bề mặt tiếp xúc phù hợp dưới đầu bu lông hoặc đai ốc, hỗ trợ phân bố lực siết và bảo vệ bề mặt cấu kiện thép trong quá trình lắp ghép kết cấu.

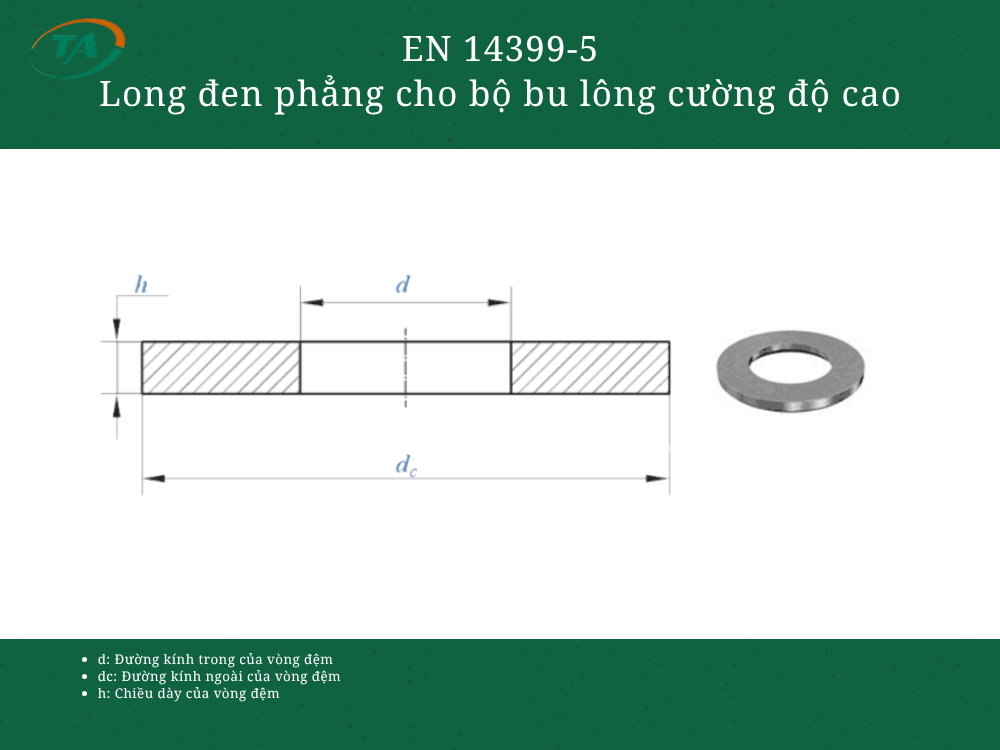

Bảng tra EN 14399-5 Long đen phẳng cho bộ bu lông cường độ cao
| Cỡ ren | Đường kính lỗ tối thiểu d1 | Đường kính ngoài tối đa d2 | Chiều dày danh nghĩa h |
|---|---|---|---|
| M12 | 13 | 24 | 3 |
| M14 | 15 | 28 | 3 |
| M16 | 17 | 30 | 4 |
| M18 | 19 | 34 | 4 |
| M20 | 21 | 37 | 4 |
| M22 | 23 | 39 | 4 |
| M24 | 25 | 44 | 4 |
| M27 | 28 | 50 | 5 |
| M30 | 31 | 56 | 5 |
| M36 | 37 | 66 | 6 |
