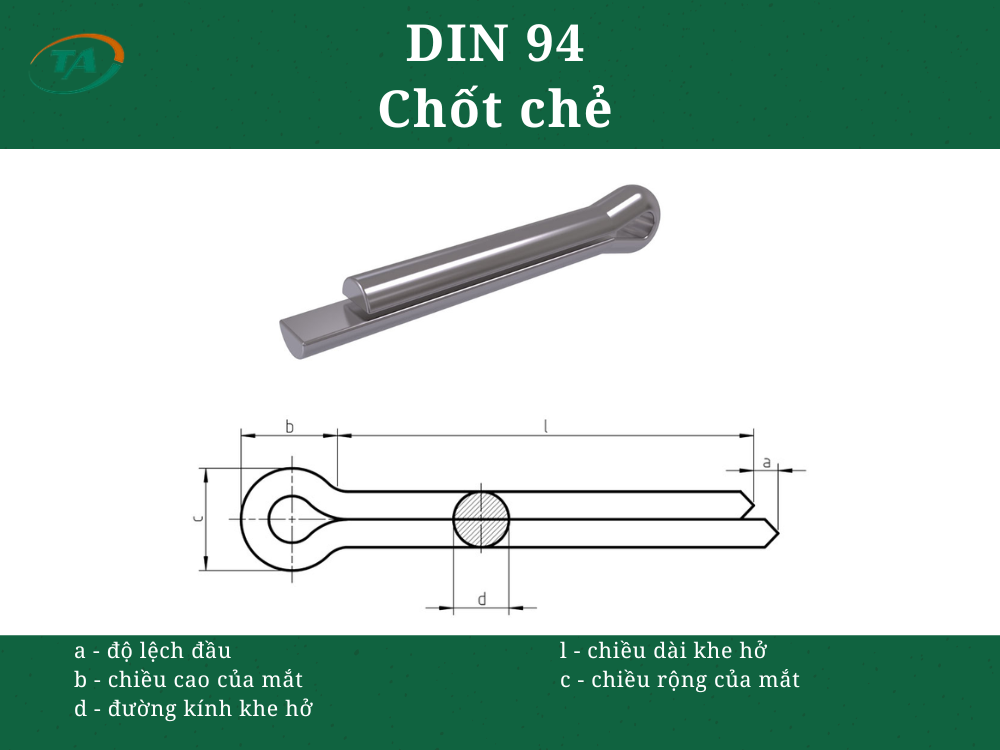

Giới thiệu về DIN 94 Chốt chẻ
DIN 94 là tiêu chuẩn quy định chốt chẻ, có dạng thanh kim loại với phần đầu vòng và hai chân chẻ dùng để cố định các chi tiết sau khi lắp. Chốt thường được sử dụng kết hợp với bu lông, đai ốc có rãnh hoặc chốt để ngăn chi tiết bị tuột hoặc đai ốc tự xoay trong quá trình vận hành.
Bảng theo ISO 1234
Kích thước: mm
| Thông số | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,5 | 3,2 | 4 | 5 | 6,3 | 8 | 10 | 13 | 16 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a max. | 1,6 | 1,6 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | 3,2 | 4 | 4 | 4 | 4 | 6,3 | 6,3 | 6,3 | 6,3 |
| b | 2 | 2,4 | 3 | 3 | 3,2 | 4 | 5 | 6,4 | 8 | 10 | 12,6 | 16 | 20 | 26 | 32 | 40 |
| c max. | 1 | 1,4 | 1,8 | 2 | 2,8 | 3,6 | 4,6 | 5,8 | 7,4 | 9,2 | 11,8 | 15 | 19 | 24,8 | 30,8 | 38,5 |
