Giới thiệu về DIN 913 – Vít trí lục giác chìm đầu bằng

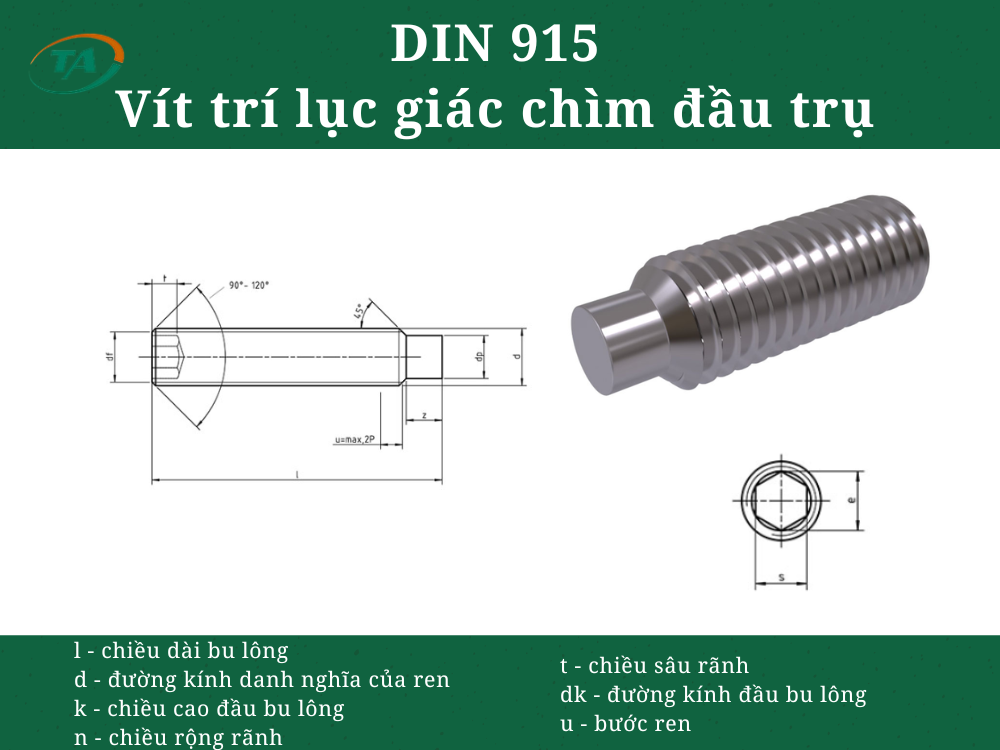

DIN 915 là tiêu chuẩn quy định vít trí lục giác chìm đầu trụ, có đầu trụ nhỏ ở phía trước và hốc lục giác chìm để siết bằng khóa lục giác. Loại vít này thường được sử dụng để cố định, định vị các chi tiết cơ khí trên trục, tạo điểm tiếp xúc chắc chắn mà vẫn giữ kết cấu gọn gàng.
Bảng tra cứu DIN 915 – Vít trí lục giác chìm đầu trụ
Kích thước DIN 915
| Thông số | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| dp | 1,75 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 |
| t | 1,2/2 | 1,5/2,5 | 2/3 | 2/3,5 | 3/5 | 4/6 | 4,8/8 |
| z | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
Chiều dài ren theo đường kính
+ = kích thước có sẵn theo tiêu chuẩn
| l (mm) \ d | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| 3 | + | ||||||
| 4 | + | + | |||||
| 5 | + | + | + | ||||
| 6 | + | + | + | + | |||
| 8 | + | + | + | + | + | ||
| 10 | + | + | + | + | + | + | |
| 12 | + | + | + | + | + | + | + |
| 16 | + | + | + | + | + | + | + |
| 20 | + | + | + | + | + | + | + |
| 25 | + | + | + | + | + | + | |
| 30 | + | + | + | + | + | + | |
| 35 | + | + | + | + | |||
| 40 | + | + | + | + | |||
| 45 | + | + | + | ||||
| 50 | + | + | + | + | |||
| 60 | + | + |
