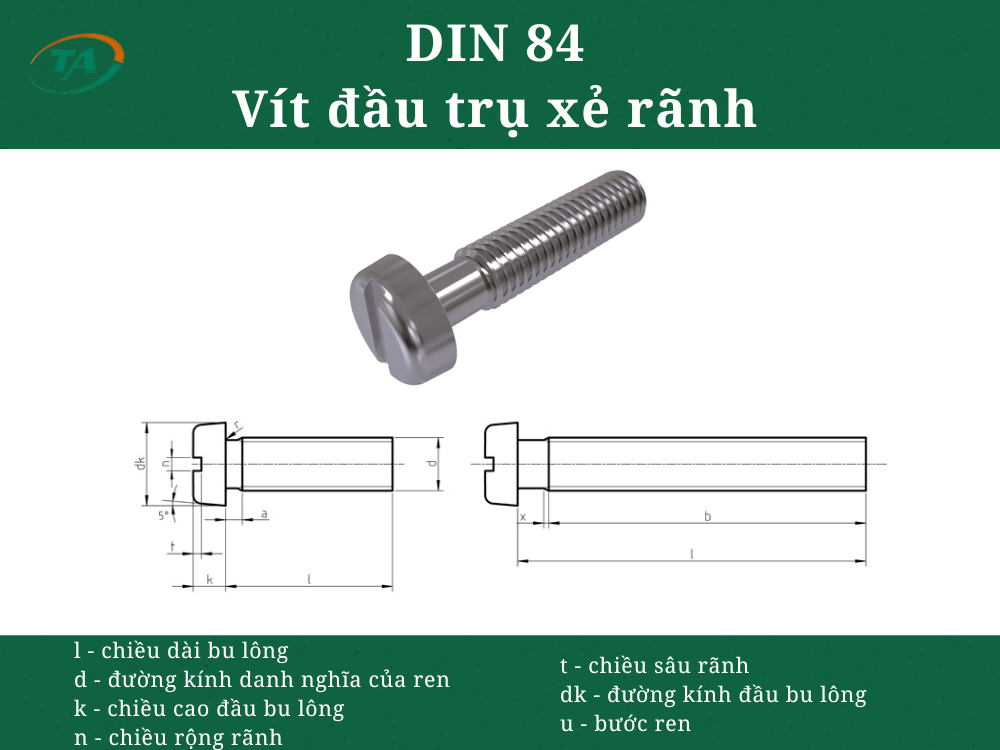

Giới thiệu DIN 84 Vít đầu trụ xẻ rãnh
DIN 84 là tiêu chuẩn quy định vít đầu trụ xẻ rãnh, có đầu trụ với rãnh thẳng trên đỉnh để siết bằng tua vít dẹt. Loại vít này thường được sử dụng trong cơ khí, thiết bị và các mối ghép yêu cầu kết cấu đơn giản, dễ lắp đặt và tháo rời.
Bảng theo ISO 1207
Kích thước: mm
| Thông số | Điều kiện | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| a | max. | 0,7 | 0,8 | 0,9 | 1,0 | 1,2 | 1,4 | 1,6 | 2,0 | 2,5 | 3,0 |
| b | min. | 25 | 25 | 25 | 25 | 38 | 38 | 38 | 38 | 38 | 38 |
| da | max. | 2,0 | 2,6 | 3,1 | 3,6 | 4,1 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 |
| dk | tiêu chuẩn = max. | 3,00 | 3,80 | 4,50 | 5,50 | 6,00 | 7,00 | 8,50 | 10,00 | 13,00 | 16,00 |
| min. | 2,86 | 3,62 | 4,32 | 5,32 | 5,82 | 6,78 | 8,28 | 9,78 | 12,73 | 15,73 | |
| k | tiêu chuẩn = max. | 1,10 | 1,40 | 1,80 | 2,00 | 2,40 | 2,60 | 3,30 | 3,9 | 5,0 | 6,0 |
| min. | 0,96 | 1,26 | 1,66 | 1,86 | 2,26 | 2,46 | 3,12 | 3,6 | 4,7 | 5,7 | |
| n | tiêu chuẩn | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,2 | 1,6 | 2 | 2,5 |
| max. | 0,60 | 0,70 | 0,80 | 1,00 | 1,20 | 1,51 | 1,51 | 1,91 | 2,31 | 2,81 | |
| min. | 0,46 | 0,56 | 0,66 | 0,86 | 1,06 | 1,26 | 1,26 | 1,66 | 2,06 | 2,56 | |
| r | min. | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 | 0,20 | 0,20 | 0,25 | 0,40 | 0,40 |
| t | min. | 0,45 | 0,60 | 0,70 | 0,85 | 1,00 | 1,10 | 1,30 | 1,60 | 2,00 | 2,40 |
| w | min. | 0,40 | 0,50 | 0,70 | 0,75 | 1,00 | 1,10 | 1,30 | 1,60 | 2,00 | 2,40 |
| x | max. | 0,90 | 1,00 | 1,10 | 1,25 | 1,50 | 1,75 | 2,00 | 2,50 | 3,20 | 3,80 |
Bảng khối lượng theo chiều dài
Khối lượng: kg/1000 chiếc
| Chiều dài l tiêu chuẩn (mm) | Min. (mm) | Max. (mm) | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 1,80 | 2,20 | 0,07 | |||||||||
| 3 | 2,80 | 3,20 | 0,082 | 0,16 | 0,272 | |||||||
| 4 | 3,76 | 4,24 | 0,094 | 0,179 | 0,302 | 0,515 | ||||||
| 5 | 4,76 | 5,24 | 0,105 | 0,198 | 0,332 | 0,56 | 0,786 | 1,09 | ||||
| 6 | 5,76 | 6,24 | 0,117 | 0,217 | 0,362 | 0,604 | 0,845 | 1,17 | 2,06 | |||
| 8 | 7,71 | 8,29 | 0,14 | 0,254 | 0,422 | 0,692 | 0,966 | 1,33 | 2,3 | 3,56 | ||
| 10 | 9,71 | 10,29 | 0,163 | 0,291 | 0,482 | 0,78 | 1,08 | 1,47 | 2,55 | 3,92 | 7,85 | |
| 12 | 11,65 | 12,35 | 0,186 | 0,329 | 0,542 | 0,868 | 1,2 | 1,63 | 2,8 | 4,27 | 8,49 | 14,6 |
| (14) | 13,65 | 14,35 | 0,209 | 0,365 | 0,602 | 0,956 | 1,32 | 1,79 | 3,05 | 4,62 | 9,13 | 15,6 |
| 16 | 15,65 | 16,35 | 0,232 | 0,402 | 0,662 | 1,04 | 1,44 | 1,95 | 3,3 | 4,98 | 9,77 | 16,6 |
| 20 | 19,58 | 20,42 | 0,478 | 0,782 | 1,22 | 1,68 | 2,25 | 3,78 | 5,69 | 11 | 18,6 | |
| 25 | 24,58 | 25,42 | 0,932 | 1,44 | 1,98 | 2,64 | 4,4 | 6,56 | 12,6 | 21,1 | ||
| 30 | 29,58 | 30,42 | 1,66 | 2,28 | 3,02 | 5,02 | 7,45 | 14,2 | 23,6 | |||
| 35 | 34,50 | 35,50 | 2,57 | 3,41 | 5,62 | 8,25 | 15,8 | 26,1 | ||||
| 40 | 39,50 | 40,50 | 3,8 | 6,25 | 9,2 | 17,4 | 28,6 | |||||
| 45 | 44,50 | 45,50 | 6,88 | 10 | 18,9 | 31,1 | ||||||
| 50 | 49,50 | 50,50 | 7,5 | 10,9 | 20,6 | 33,6 | ||||||
| (55) | 54,05 | 55,95 | 11,8 | 22,1 | 36,1 | |||||||
| 60 | 59,05 | 60,95 | 12,7 | 23,7 | 38,6 | |||||||
| (65) | 64,05 | 65,95 | 25,2 | 41,1 | ||||||||
| 70 | 69,05 | 70,95 | 26,8 | 43,6 | ||||||||
| (75) | 74,05 | 75,95 | 28,3 | 46,1 | ||||||||
| 80 | 79,05 | 80,95 | 29,8 | 48,6 |
