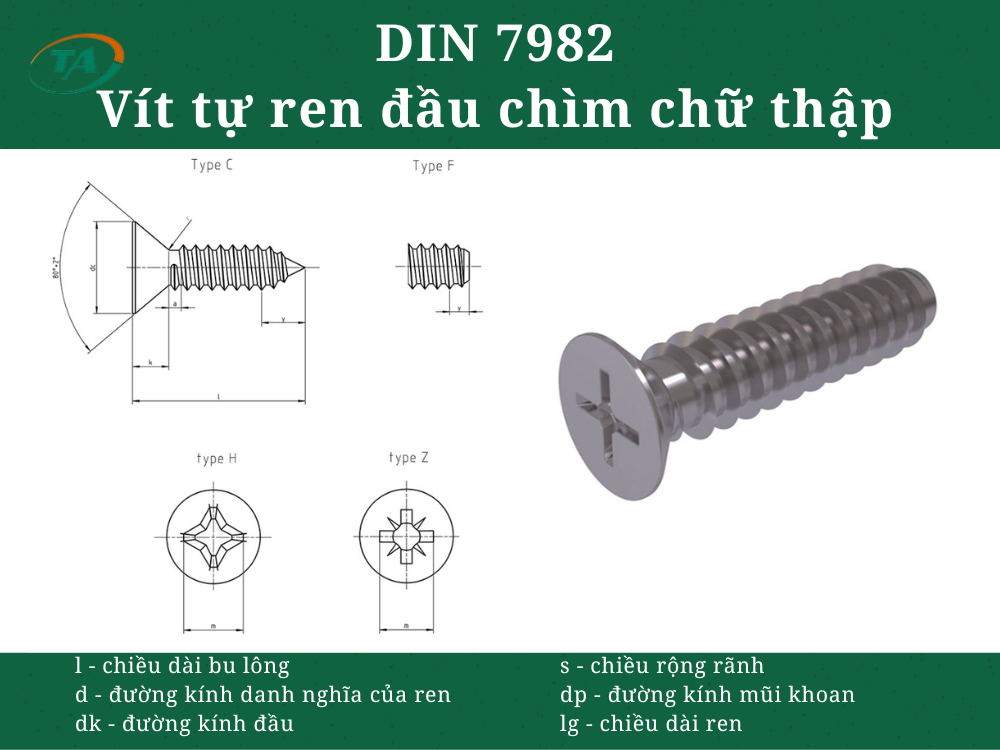

Giới thiệu DIN 7982 – Vít tự ren đầu chìm chữ thập
DIN 7982 là tiêu chuẩn quy định vít tự ren đầu chìm rãnh chữ thập, có phần đầu chìm giúp vít nằm gần như phẳng với bề mặt sau khi lắp. Vít thường được sử dụng để liên kết tấm kim loại mỏng, nhựa và các vật liệu tương đối mềm, phù hợp với những vị trí yêu cầu bề mặt gọn, ít nhô đầu vít và thao tác lắp đặt thuận tiện.
- Giới thiệu DIN 7982 – Vít tự ren đầu chìm chữ thập
Bảng tra tiêu chuẩn DIN 7982 – Vít tự ren đầu chìm chữ thập
Đơn vị: mm
Bảng kích thước vít theo tiêu chuẩn ISO 7050
| Thông số | Điều kiện | ST2,2 | ST2,9 | ST3,5 | ST3,9 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|---|---|---|
| P | — | 0,8 | 1,1 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| a | max. | 0,8 | 1,1 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| dk | tiêu chuẩn = max. | 4,3 | 5,5 | 6,8 | 7,5 | 8,1 | 9,5 | 10,8 | 12,4 |
| min. | 4,0 | 5,2 | 6,44 | 7,14 | 7,74 | 9,14 | 10,37 | 11,97 | |
| k | xấp xỉ | 1,3 | 1,7 | 2,1 | 2,3 | 2,5 | 3,0 | 3,4 | 3,8 |
| r | max. | 0,8 | 1,1 | 1,4 | 1,5 | 1,6 | 1,9 | 2,1 | 2,4 |
| Hốc chữ thập | số hiệu | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| Loại H | m, xấp xỉ | 2,5 | 3,0 | 4,2 | 4,6 | 4,7 | 5,1 | 6,8 | 7,1 |
| Độ sâu xuyên thấu – Loại H | min. | 1,02 | 1,4 | 1,62 | 2,03 | 2,11 | 2,59 | 2,95 | 3,33 |
| max. | 1,32 | 1,7 | 2,12 | 2,53 | 2,62 | 3,1 | 3,53 | 3,91 | |
| Loại Z | m, xấp xỉ | 2,4 | 2,9 | 3,9 | 4,1 | 4,3 | 4,7 | 6,2 | 6,7 |
| Độ sâu xuyên thấu – Loại Z | min. | 1,1 | 1,48 | 1,6 | 1,85 | 2,05 | 2,64 | 2,72 | 3,38 |
| max. | 1,35 | 1,73 | 2,06 | 2,31 | 2,51 | 3,1 | 3,18 | 3,84 | |
| y | max. – Loại C | 2,0 | 2,6 | 3,2 | 3,5 | 3,7 | 4,3 | 5,0 | 6,0 |
| Loại F | — | 1,6 | 2,1 | 2,5 | 2,7 | 2,8 | 3,2 | 3,6 | 3,6 |
Chiều dài và khối lượng vít theo ISO 7050
| Chiều dài tiêu chuẩn l (mm) | Loại C min. | Loại C max. | Loại F min. | Loại F max. | ST2,2 | ST2,9 | ST3,5 | ST3,9 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6,5 | 5,7 | 7,3 | 5,7 | 6,5 | 0,14 | 0,242 | — | — | — | — | — | — |
| 9,5 | 8,7 | 10,3 | 8,7 | 9,5 | 0,20 | 0,35 | 0,548 | 0,658 | 0,775 | 1,10 | — | — |
| 13 | 12,2 | 13,8 | 12,2 | 13,0 | 0,27 | 0,476 | 0,722 | 0,88 | 1,02 | 1,45 | 2,11 | 2,53 |
| 16 | 15,2 | 16,8 | 15,2 | 16,0 | 0,33 | 0,584 | 0,871 | 1,07 | 1,23 | 1,75 | 2,49 | 3,07 |
| 19 | 18,2 | 19,8 | 18,2 | 19,0 | — | 0,692 | 1,02 | 1,26 | 1,44 | 2,05 | 2,87 | 3,61 |
| 22 | 21,2 | 22,8 | 20,7 | 22,0 | — | — | 1,17 | 1,45 | 1,65 | 2,35 | 3,26 | 4,15 |
| 25 | 24,2 | 25,8 | 23,7 | 25,0 | — | — | 1,32 | 1,64 | 1,86 | 2,65 | 3,65 | 4,69 |
| 32 | 30,7 | 33,3 | 30,7 | 32,0 | — | — | — | — | 2,35 | 3,35 | 4,56 | 5,95 |
| 38 | 36,7 | 39,3 | 36,7 | 38,0 | — | — | — | — | — | — | 5,34 | 7,03 |
| 38 | 36,7 | 39,3 | 36,7 | 38,0 | — | — | — | — | — | 4,52 | 6,45 | 8,82 |
