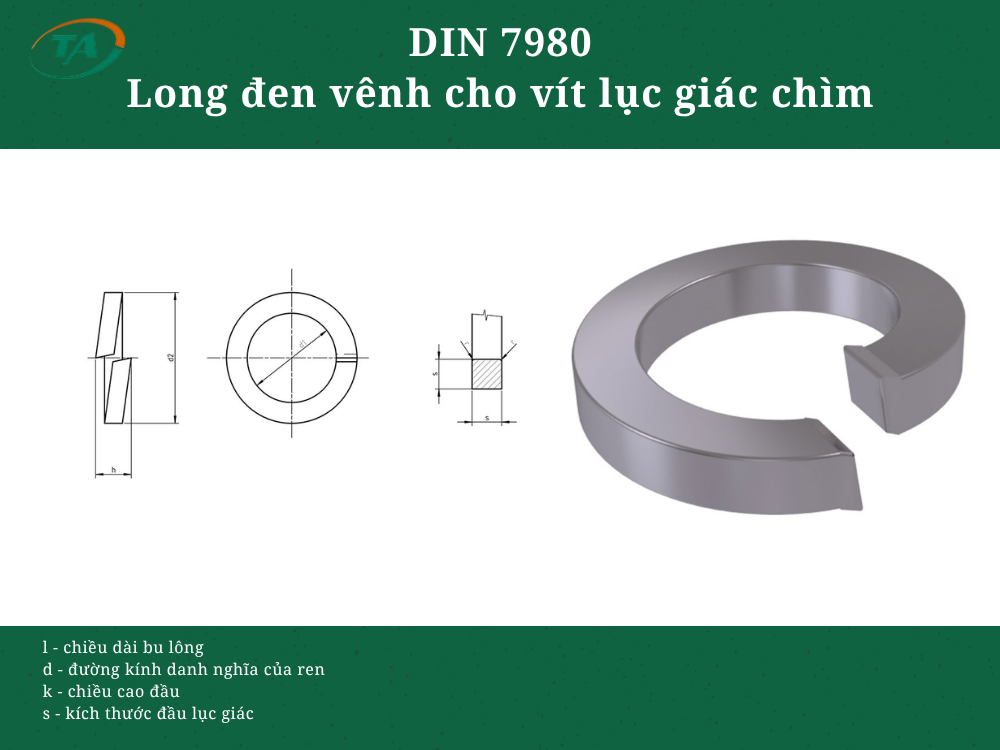

Giới thiệu DIN 7980 – Long đen vênh cho vít lục giác chìm
DIN 7980 là tiêu chuẩn quy định long đen vênh cho vít lục giác chìm, có dạng vòng hở với độ đàn hồi tạo lực ép lên mối ghép, giúp hạn chế hiện tượng tự nới lỏng khi chịu rung động. Loại long đen này thường được sử dụng trong các mối ghép sử dụng vít lục giác chìm, đặc biệt trong cơ khí và lắp ráp.
Bảng tra DIN 7980 – Vòng đệm lò xo cho vít đầu trụ
Đơn vị: mm
| Tiêu chuẩn | d1 tối thiểu | d1 tối đa | d2 tối đa | s | h | Dung sai h | r tối thiểu | r tối đa | Trọng lượng (kg/1000 cái) | Dùng cho ren |
|---|---|---|---|---|---|---|---|---|---|---|
| 3 | 3,1 | 3,4 | 5,6 | 1 | ±0,1 | 2 | 2,36 | 0,2 | 0,105 | M3 |
| 3,5 | 3,6 | 3,9 | 6,1 | 1 | ±0,1 | 2 | 2,36 | 0,2 | 0,114 | M3,5 |
| 4 | 4,1 | 4,4 | 7 | 1,2 | ±0,1 | 2,4 | 2,83 | 0,2 | 0,195 | M4 |
| 5 | 5,1 | 5,4 | 8,8 | 1,6 | ±0,1 | 3,2 | 3,78 | 0,2 | 0,37 | M5 |
| 6 | 6,1 | 6,5 | 9,9 | 1,6 | ±0,1 | 3,2 | 3,78 | 0,3 | 0,425 | M6 |
| 8 | 8,1 | 8,5 | 12,7 | 2 | ±0,1 | 4 | 4,72 | 0,5 | 1,05 | M8 |
| 10 | 10,2 | 10,7 | 16 | 2,5 | ±0,15 | 5 | 5,9 | 0,8 | 1,96 | M10 |
| 12 | 12,2 | 12,7 | 18 | 2,5 | ±0,15 | 5 | 5,9 | 0,8 | 2,28 | M12 |
| 14 | 14,2 | 14,7 | 21,1 | 3 | ±0,2 | 6 | 7,1 | 1 | 3,8 | M14 |
| 16 | 16,2 | 17 | 24,4 | 3,5 | ±0,2 | 7 | 8,25 | 1 | 5,94 | M16 |
| 18 | 18,2 | 19 | 26,4 | 3,5 | ±0,2 | 7 | 8,25 | 1 | 6,6 | M18 |
| 20 | 20,2 | 21,2 | 30,6 | 4,5 | ±0,2 | 9 | 10,6 | 1 | 12,3 | M20 |
| 22 | 22,5 | 23,5 | 32,9 | 4,5 | ±0,2 | 9 | 10,6 | 1 | 13,6 | M22 |
| 24 | 24,5 | 25,5 | 35,9 | 5 | ±0,2 | 10 | 11,8 | 1,6 | 18,1 | M24 |
| 27 | 27,5 | 28,5 | 38,9 | 5 | ±0,2 | 10 | 11,8 | 1,6 | 20,6 | M27 |
| 30 | 30,5 | 31,7 | 44,1 | 6 | ±0,2 | 12 | 14,2 | 1,6 | 32 | M30 |
| 33 | 33,5 | 34,7 | 47,1 | 6 | ±0,2 | 12 | 14,2 | 1,6 | 35 | M33 |
| 36 | 36,5 | 37,7 | 52,2 | 7 | ±0,25 | 14 | 16,5 | 1,6 | 52,5 | M36 |
| 42 | 42,5 | 43,7 | 60,2 | 8 | ±0,25 | 16 | 18,9 | 2 | 80 | M42 |
| 48 | 49 | 50,5 | 67 | 8 | ±0,25 | 16 | 18,9 | 2 | 90 | M48 |
