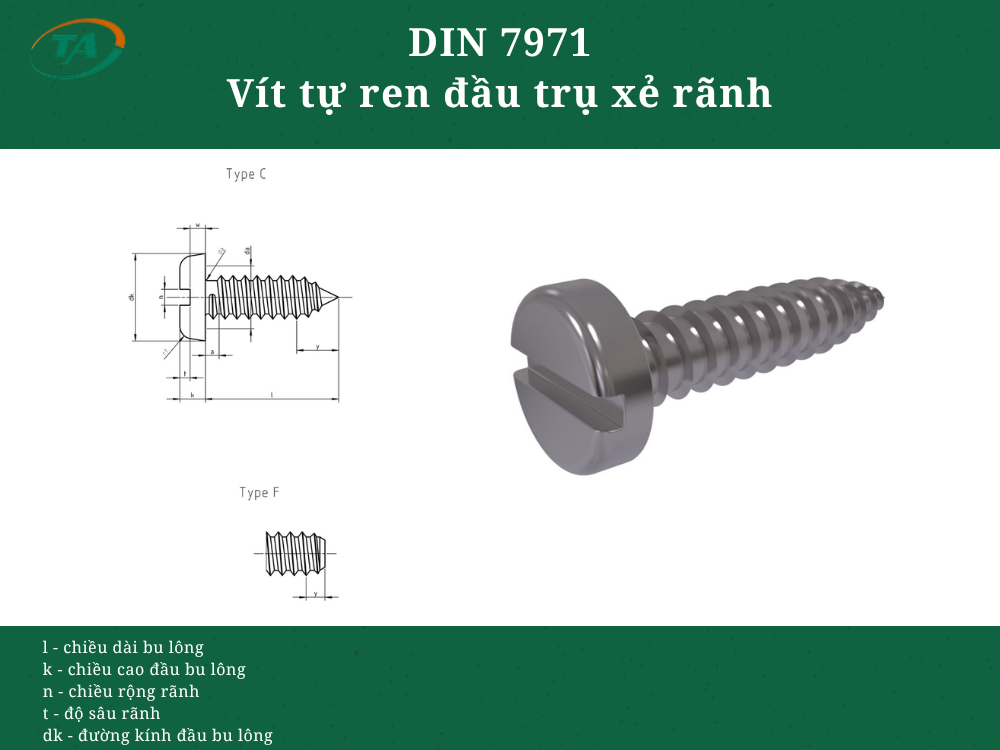

Giới thiệu DIN 7971 Vít tự ren đầu trụ xẻ rãnh
DIN 7971 là tiêu chuẩn quy định vít tự ren đầu trụ xẻ rãnh, có đầu trụ và rãnh trên đầu vít để dùng tua vít khi lắp đặt. Loại vít này được thiết kế để tạo ren trong vật liệu nền khi siết, thường sử dụng trong cơ khí, chế tạo máy và lắp ráp các chi tiết kim loại.
Bảng tra ISO 1481 – Kích thước
Đơn vị: mm
| Thông số | ST 2,2 | ST 2,9 | ST 3,5 | ST 4,2 | ST 4,8 | ST 5,5 | ST 6,3 | ST 8 | ST 9,5 |
|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| a tối đa | 0,8 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| da tối đa | 2,8 | 3,5 | 4,1 | 4,9 | 5,5 | 6,3 | 7,1 | 9,2 | 10,7 |
| dk tối đa | 4 | 5,6 | 7 | 8 | 9,5 | 11 | 12 | 16 | 20 |
| dk tối thiểu | 3,7 | 5,3 | 6,6 | 7,6 | 9,1 | 10,6 | 11,6 | 15,6 | 19,5 |
| k tối đa | 1,3 | 1,8 | 2,1 | 2,4 | 3 | 3,2 | 3,6 | 4,8 | 6 |
| k tối thiểu | 1,1 | 1,6 | 1,9 | 2,2 | 2,7 | 2,9 | 3,3 | 4,5 | 5,7 |
| N | 0,5 | 0,8 | 1 | 1,2 | 1,2 | 1,6 | 1,6 | 2 | 2,5 |
| N tối đa | 0,7 | 1 | 1,2 | 1,51 | 1,51 | 1,91 | 1,91 | 2,31 | 2,81 |
| N tối thiểu | 0,56 | 0,86 | 1,06 | 1,26 | 1,26 | 1,66 | 1,66 | 2,06 | 2,56 |
| r tối thiểu | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 |
| rf (xấp xỉ) | 0,6 | 0,8 | 1 | 1,2 | 1,5 | 1,6 | 1,8 | 2,4 | 3 |
| t tối thiểu | 0,5 | 0,7 | 0,8 | 1 | 1,2 | 1,3 | 1,4 | 1,9 | 2,4 |
| w tối thiểu | 0,5 | 0,7 | 0,8 | 0,9 | 1,2 | 1,3 | 1,4 | 1,9 | 2,4 |
| y – Loại C | 2 | 2,6 | 3,2 | 3,7 | 4,3 | 5 | 6 | 7,5 | 8 |
| y – Loại F | 1,6 | 2,1 | 2,5 | 2,8 | 3,2 | 3,6 | 3,6 | 4,2 | 4,2 |
Chiều dài thương mại
| Danh nghĩa l | Loại C – tối thiểu | Loại C – tối đa | Loại F – tối thiểu | Loại F – tối đa | ST 2,2 | ST 2,9 | ST 3,5 | ST 4,2 | ST 4,8 | ST 5,5 | ST 6,3 | ST 8 | ST 9,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4,5 | 3,7 | 5,3 | 3,7 | 4,5 | + | ||||||||
| 6,5 | 5,7 | 7,3 | 5,7 | 6,5 | + | + | + | ||||||
| 9,5 | 8,7 | 10,3 | 8,7 | 9,5 | + | + | + | + | + | ||||
| 13 | 12,2 | 13,8 | 12,2 | 13 | + | + | + | + | + | + | + | ||
| 16 | 15,2 | 16,8 | 15,2 | 16 | + | + | + | + | + | + | + | + | + |
| 19 | 18,2 | 19,8 | 18,2 | 19 | + | + | + | + | + | + | + | + | |
| 22 | 21,2 | 22,8 | 20,7 | 22 | + | + | + | + | + | + | + | ||
| 25 | 24,2 | 25,8 | 23,7 | 25 | + | + | + | + | + | + | |||
| 32 | 30,7 | 33,3 | 30,7 | 32 | + | + | + | + | + | ||||
| 38 | 36,7 | 39,3 | 36,7 | 38 | + | + | + | ||||||
| 45 | 43,7 | 46,3 | 43,5 | 45 | + | + | |||||||
| 50 | 48,7 | 51,3 | 48,5 | 50 | + | + |
