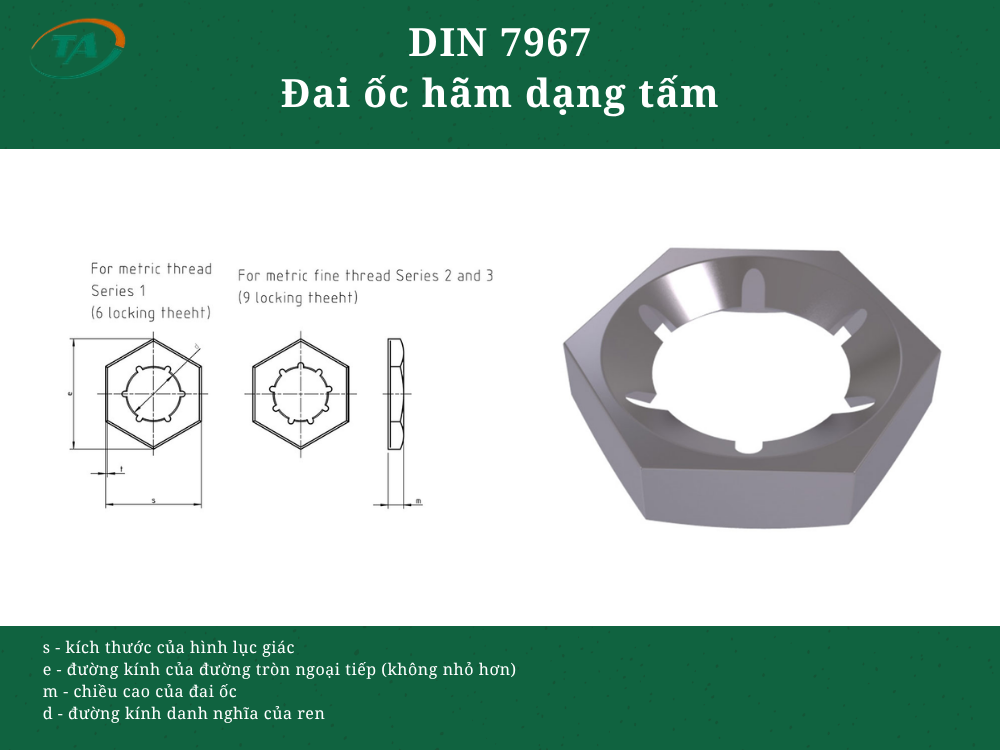

Giới thiệu DIN 7967 – Đai ốc hãm dạng tấm
DIN 7967 là tiêu chuẩn quy định đai ốc hãm dạng tấm, có kết cấu dạng tấm với cơ chế hãm giúp giữ ổn định mối ghép ren và hạn chế hiện tượng tự nới lỏng. Loại đai ốc này thường được sử dụng trong cơ khí, chế tạo máy và các cụm lắp ráp cần duy trì độ chắc chắn của liên kết.
DIN 7967 – Đai ốc chụp đầu kín
Đơn vị: mm
| Dùng cho ren – Loạt 1 | Dùng cho ren – Loạt 2 | Dùng cho ren – Loạt 3 | e – Loạt 1 | e – Loạt 2 | e – Loạt 3 | m (xấp xỉ) | S – Loạt 1 | S – Loạt 2 | S – Loạt 3 | f – Loạt 1 | f – Loạt 2 | f – Loạt 3 | v – Loạt 1 | v – Loạt 2 | v – Loạt 3 | Trọng lượng – Loạt 1 (kg/1000 cái) | Trọng lượng – Loạt 2 (kg/1000 cái) | Trọng lượng – Loạt 3 (kg/1000 cái) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M4 | – | – | 3,5 | – | – | 8,1 | 2,5 | 7 | 0,3 | – | – | 2,5 | 5,7 | 0,17 | – | – | – | |
| M5 | – | – | 4,5 | – | – | 9,2 | 2,5 | 8 | 0,4 | – | – | 2,5 | 6,5 | 0,28 | – | – | – | |
| M6 | – | – | 5,3 | – | – | 11,5 | 3 | 10 | 0,4 | – | – | 3 | 8 | 0,4 | – | – | – | |
| M8 | M8x1 | – | 6,9 | 7,1 | – | 15 | 3,5 | 13 | 0,5 | 0,4 | – | 3,5 | 10 | 0,9 | 0,7 | – | – | |
| M10 | M10x1,25 | M10x1 | 8,6 | 9 | 9,3 | 19,5 | 4 | 17 | 0,5 | 0,5 | 0,5 | 4 | 12 | 1,4 | 1,4 | 1,4 | 1,4 | |
| M12 | M12x1,5 | M12x1,25 | 10,4 | 10,7 | 11 | 21,9 | 4,5 | 19 | 0,6 | 0,6 | 0,6 | 4,5 | 14,5 | 1,9 | 1,9 | 1,9 | 1,9 | |
| M14 | M14x1,5 | – | 12 | 12,7 | – | 25,4 | 5 | 22 | 0,6 | 0,6 | – | 5 | 16 | 2,5 | 2,5 | – | – | |
| M16 | M16x2 | – | 14,1 | 14,8 | – | 27,7 | 5 | 24 | 0,7 | 0,7 | – | 5 | 18 | 3,4 | 3,4 | – | – | |
| M18 | M18x2 | M18x1,5 | 15,5 | 16,2 | 16,8 | 31,2 | 5,5 | 27 | 0,7 | 0,7 | 0,7 | 5,5 | 20,5 | 4,1 | 4,1 | 4,1 | 4,1 | |
| M20 | M20x2 | M20x1,5 | 17,6 | 18,3 | 18,8 | 34,6 | 6 | 30 | 0,8 | 0,8 | 0,7 | 6 | 22 | 5,8 | 5,8 | 5,1 | 5,1 | |
| M22 | M22x2 | M22x1,5 | 19,6 | 20,3 | 20,8 | 36,9 | 6 | 32 | 0,8 | 0,8 | 0,7 | 6 | 24 | 6,4 | 6,4 | 5,6 | 5,6 | |
| M24 | M24x2 | M24x1,5 | 21 | 22,5 | 22,8 | 41,6 | 7 | 36 | 0,9 | 0,9 | 0,7 | 7 | 26 | 9,5 | 9,5 | 7,4 | 7,4 | |
| M27 | M27x2 | – | 24,2 | 25,5 | – | 47,3 | 7 | 41 | 1 | 1 | – | 7 | 29 | 13 | 13 | – | – | |
| M30 | M30x2 | – | 26,6 | 28,5 | – | 53,1 | 8 | 46 | 1,1 | 1 | – | 8 | 32 | 17,5 | 16 | – | – | |
| M33 | M33x2 | – | 29,8 | 31,5 | – | 57,7 | 8 | 50 | 1,2 | 1 | – | 8 | 34 | 22 | 18,5 | – | – | |
| M36 | M36x2 | – | 32,2 | 33,6 | – | 63,5 | 9 | 55 | 1,3 | 1,3 | – | 9 | 38 | 29 | 29 | – | – | |
| M39 | M39x2 | – | 35,2 | 36,6 | – | 69,3 | 9 | 60 | 1,3 | 1,3 | – | 9 | 40 | 32 | 32 | – | – | |
| M42 | M42x2 | – | 37,6 | 39,8 | – | 75 | 11 | 65 | 1,4 | 1,4 | – | 11 | 45 | 45 | 45 | – | – | |
| M45 | M45x2 | – | 40,9 | 42,8 | – | 80,8 | 12 | 70 | 1,5 | 1,5 | – | 12 | 48 | 64 | 64 | – | – | |
| M48 | M48x2 | – | 43,9 | 45,8 | – | 86,5 | 14 | 75 | 1,6 | 1,5 | – | 14 | 52 | 80 | 75 | – | – | |
| M52 | M52x2 | – | 48,2 | 49,8 | – | 92,4 | 16 | 80 | 1,7 | 1,5 | – | 16 | 58 | 95 | 80 | – | – |
