DIN 6921 là tiêu chuẩn dành cho bu lông đầu lục giác có mặt bích liền, tại Việt Nam thường được gọi là bu lông liền long đen. Phần mặt bích nằm ngay dưới đầu lục giác, giúp tăng diện tích tiếp xúc với bề mặt liên kết và phân bố lực siết tốt hơn so với bu lông lục giác thông thường.
DIN 6921 được sử dụng nhiều trong cơ khí, ô tô, máy móc, kết cấu thép, thiết bị công nghiệp và các cụm lắp ráp cần giảm số lượng chi tiết. Do phần “long đen” đã liền với đầu bu lông nên trong nhiều trường hợp không cần lắp thêm long đen rời.
DIN 6921:1983-06 hiện đã được rút và được thay thế bởi DIN EN 1665:1998-11, tiêu chuẩn dành cho bu lông lục giác có mặt bích loại nặng. DIN Media hiện vẫn đánh dấu DIN EN 1665:1998-11 là tiêu chuẩn hiện hành.
Các thông số kỹ thuật của bu lông DIN 6921
DIN 6921 có kích thước phổ biến gồm: M5, M6, M8, M10, M12, M14, M16 và M20. Bu lông có thể được chế tạo bằng thép cấp bền 8.8, 10.9 hoặc inox A2. Ren ngoài sử dụng cấp dung sai 6g.

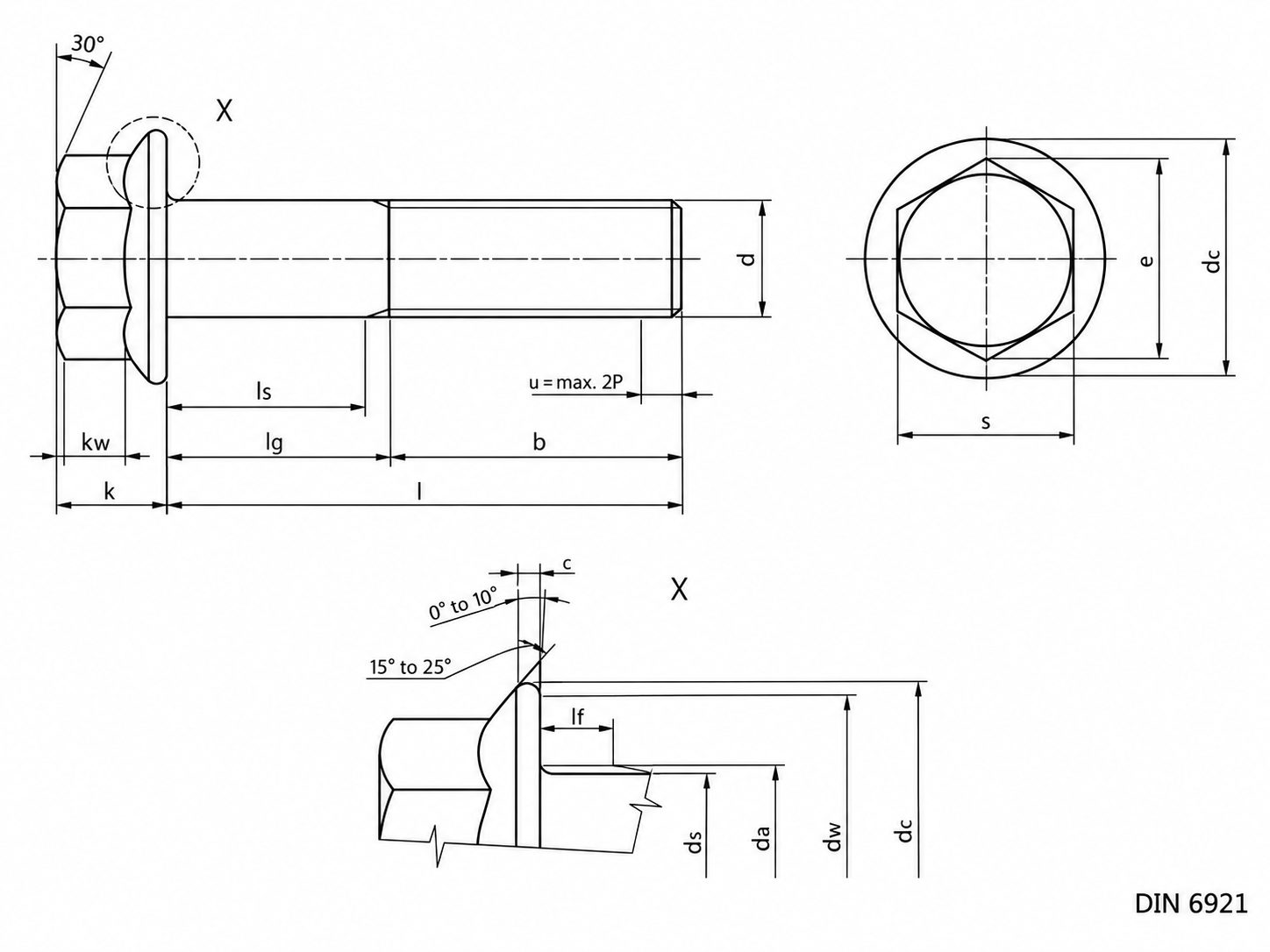

Các ký hiệu chính thường gặp gồm:
- d2 – đường kính trong của vòng
- b – chiều dài ren (tối thiểu)
- l – chiều dài bu lông
- d – đường kính của ren
- k – chiều cao đầu
- s – kích thước đầu lục giác
Bảng tra tiêu chuẩn DIN 6921 – Bu lông liền long đen
Đơn vị: mm
| Đường kính ren – d | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M20 | |
| – | – | M8 x 1 | M10 x 1,25 | M12 x 1,5 | (M14x1,5) | M16 x 1,5 | M20 x 1,5 | ||
| – | – | – | (M10 x 1) | (M10 x 1,25) | – | – | – | ||
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | |
| C | Min. | 1 | 1,1 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 3 |
| da | Min. | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| Max. | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 21,6 | |
| dc | Max. | 11,8 | 14,2 | 17,9 | 21,8 | 26 | 29,9 | 34,5 | 42,8 |
| dw | Min. | 9,8 | 12,2 | 15,8 | 19,6 | 23,8 | 27,6 | 31,9 | 39,9 |
| e | Min. | 8,79 | 11,05 | 14,38 | 16,64 | 20,03 | 23,36 | 26,75 | 32,95 |
| h | Max. | 6,2 | 7,3 | 9,4 | 11,4 | 13,8 | 15,9 | 18,3 | 22,4 |
| m | Min. | 4,7 | 5,7 | 7,6 | 9,6 | 11,6 | 13,3 | 15,3 | 18,9 |
| m´ | Min. | 2,2 | 3,1 | 4,5 | 5,5 | 6,7 | 7,8 | 9 | 11,1 |
| s | Kích thước tiêu chuẩn = max. | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
| Min. | 7,78 | 9,78 | 12,73 | 14,73 | 17,73 | 20,67 | 23,67 | 29,16 | |
| r | Max. | 0,3 | 0,36 | 0,48 | 0,6 | 0,72 | 0,88 | 0,96 | 1,2 |
| Đường kính ren – d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M 20 | ||||||||||
| – | – | M8 x 1 | M10 x 1,25 | M12 x 1,5 | M14 x 1,5 | M16 x 1,5 | M20 x 1,5 | |||||||||||
| – | – | – | (M10 x 1) | (M12 x 1,25) | – | – | – | |||||||||||
| l | Chiều dài chân | |||||||||||||||||
| Kich thước tiêu chuẩn | min. | max. | ls min. | lg max | ls min. | lg max | ls min. | lg max | ls min. | lg max | ls min. | lg max | ls min. | lg max | ls min. | lg max | ls min. | lg max |
| 10 | 9,71 | 10,29 | – | 2,4 | ||||||||||||||
| 12 | 11,65 | 12,35 | – | 2,4 | – | 3 | ||||||||||||
| 16 | 15,65 | 16,35 | – | 2,4 | – | 3 | – | 4 | ||||||||||
| 20 | 19,58 | 20,42 | – | 4 | – | 3 | – | 4 | – | 4,5 | ||||||||
| 25 | 24,58 | 25,42 | 5 | 9 | 2 | 7 | – | 4 | – | 4,5 | – | 5,3 | ||||||
| 30 | 29,58 | 30,42 | 10 | 14 | 7 | 12 | – | 8 | – | 4,5 | – | 5,3 | – | 6 | ||||
| 35 | 34,5 | 35,5 | 15 | 19 | 12 | 17 | 6,75 | 13 | – | 9 | – | 5,3 | – | 6 | – | 6 | ||
| 40 | 39,5 | 40,5 | 20 | 24 | 17 | 22 | 11,75 | 18 | 6,5 | 14 | – | 10 | – | 6 | – | 6 | – | 7,5 |
| 45 | 44,5 | 45,5 | 25 | 29 | 22 | 27 | 16,75 | 23 | 11,5 | 19 | 6,25 | 15 | – | 11 | – | 6 | – | 7,5 |
| 50 | 49,5 | 50,5 | 30 | 34 | 27 | 32 | 21,75 | 28 | 16,5 | 24 | 11,25 | 20 | 6 | 16 | – | 12 | – | 7,5 |
| 55 | 54,4 | 55,6 | 32 | 37 | 26,75 | 33 | 21,5 | 29 | 16,25 | 25 | 11 | 21 | 7 | 17 | – | 9 | ||
| 60 | 59,4 | 60,6 | 37 | 42 | 31,75 | 38 | 26,5 | 34 | 21,25 | 30 | 16 | 26 | 12 | 22 | – | 14 | ||
| 65 | 64,4 | 65,5 | 36,75 | 43 | 31,5 | 39 | 26,25 | 35 | 21 | 31 | 17 | 27 | 6,5 | 19 | ||||
| 70 | 69,4 | 70,6 | 41,75 | 48 | 36,5 | 44 | 31,25 | 40 | 26 | 36 | 22 | 32 | 11,5 | 24 | ||||
| 80 | 79,4 | 80,6 | 51,75 | 58 | 46,5 | 54 | 41,25 | 50 | 36 | 46 | 32 | 42 | 21,5 | 34 | ||||
| 90 | 89,3 | 90,7 | 56,5 | 64 | 51,25 | 60 | 46 | 56 | 42 | 52 | 31,5 | 44 | ||||||
| 100 | 99,3 | 100,7 | 66,5 | 74 | 61,25 | 70 | 56 | 66 | 52 | 62 | 41,5 | 54 | ||||||
| 110 | 109,3 | 110,7 | 71,25 | 80 | 66 | 76 | 62 | 72 | 51,5 | 54 | ||||||||
| 120 | 119,3 | 120,7 | 81,25 | 90 | 76 | 86 | 72 | 82 | 61,5 | 74 | ||||||||
| 130 | 129,2 | 130,8 | 80 | 90 | 76 | 86 | 65,5 | 78 | ||||||||||
| 140 | 139,2 | 140,8 | 90 | 100 | 86 | 96 | 75,5 | 88 | ||||||||||
| 150 | 149,2 | 150,8 | 96 | 106 | 85,5 | 98 | ||||||||||||
| 160 | 159,2 | 160,8 | 106 | 116 | 95,5 | 108 | ||||||||||||
| 180 | 179,2 | 180,8 | 115,5 | 128 | ||||||||||||||
| 200 | 199 | 201 | 135,5 | 148 | ||||||||||||||
Lưu ý: Các thông số kích thước và dữ liệu kỹ thuật trong bảng được tổng hợp theo tiêu chuẩn và quy cách thường được sử dụng trong sản xuất, nhằm phục vụ mục đích tra cứu và tham khảo. Tùy theo phiên bản tiêu chuẩn, nhà sản xuất, vật liệu, cấp bền hoặc yêu cầu riêng của bản vẽ, một số thông số thực tế có thể có sai khác. Trước khi đặt hàng, gia công hoặc sử dụng trong công trình, người dùng nên đối chiếu lại với bản vẽ kỹ thuật, tiêu chuẩn áp dụng và tài liệu của sản phẩm thực tế.
