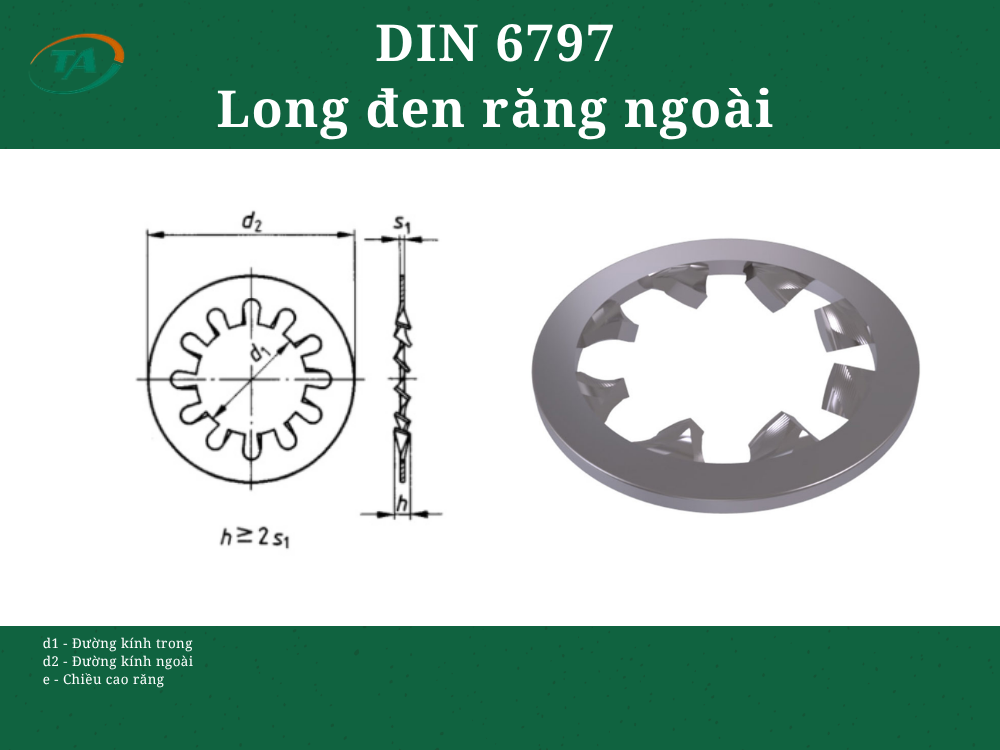

Giới thiệu DIN 6797 Long đen răng ngoài
DIN 6797 là tiêu chuẩn quy định long đen răng ngoài, có các răng hướng ra phía ngoài để tăng khả năng chống xoay và giữ chặt mối ghép ren. Loại long đen này thường được sử dụng trong cơ khí, thiết bị và lắp ráp, đặc biệt ở các mối ghép cần hạn chế hiện tượng tự nới lỏng.
DIN 6797 J – Vòng đệm khóa răng trong
Đơn vị: mm
| Kích thước danh nghĩa | d1 tối thiểu | d1 tối đa | d2 danh nghĩa | d2 tối đa | s1 tối thiểu | Răng | Trọng lượng (kg/1000 cái) | Dùng cho ren |
|---|---|---|---|---|---|---|---|---|
| 2,2 | 2,2 | 2,34 | 4,5 | 4,2 | 0,3 | 6 | 0,04 | M2 |
| 2,7 | 2,7 | 2,84 | 5,5 | 5,2 | 0,4 | 6 | 0,045 | M2,5 |
| 3,2 | 3,2 | 3,38 | 6 | 5,7 | 0,4 | 6 | 0,045 | M3 |
| 3,7 | 3 | 3,88 | 7 | 6,64 | 0,5 | 6 | 0,085 | M3,5 |
| 4,3 | 4,3 | 4,48 | 8 | 7,64 | 0,5 | 8 | 0,1 | M4 |
| 5,3 | 5,3 | 5,48 | 10 | 9,64 | 0,6 | 8 | 0,2 | M5 |
| 6,4 | 6,4 | 6,62 | 11 | 10,57 | 0,7 | 8 | 0,25 | M6 |
| 7,4 | 7,4 | 7,62 | 12,5 | 12,07 | 0,8 | 8 | 0,35 | M7 |
| 8,4 | 8,4 | 8,62 | 15 | 14,57 | 0,8 | 8 | 0,55 | M8 |
| 10,5 | 10,5 | 10,77 | 18 | 17,57 | 0,9 | 9 | 0,9 | M10 |
| 13 | 13 | 13,27 | 20,5 | 19,98 | 1 | 10 | 1,2 | M12 |
| 15 | 15 | 15,27 | 24 | 23,48 | 1 | 10 | 1,9 | M14 |
| 17 | 17 | 17,27 | 26 | 25,48 | 1,2 | 12 | 2,4 | M16 |
| 19 | 19 | 19,33 | 30 | 29,48 | 1,4 | 12 | 3,7 | M18 |
| 21 | 21 | 21,33 | 33 | 32,38 | 1,4 | 12 | 4,1 | M20 |
| 23 | 23 | 23,33 | 36 | 35,38 | 1,5 | 14 | 6 | M22 |
| 25 | 25 | 25,33 | 38 | 37,38 | 1,5 | 14 | 6,5 | M24 |
| 38 | 38 | 28,33 | 44 | 43,38 | 1,6 | 14 | 8,5 | M27 |
| 31 | 31 | 31,39 | 48 | 47,38 | 1,6 | 14 | 9,5 | M30 |
