Giới thiệu DIN 601 Bu lông lục giác cấp C ren lửng
DIN 601 là tiêu chuẩn quy định bu lông lục giác cấp C ren lửng, có đầu lục giác, phần thân trơn và phần ren ở đầu bu lông. Sản phẩm thuộc cấp C, phù hợp với các mối ghép không yêu cầu dung sai chế tạo cao, thường được sử dụng trong xây dựng, kết cấu thép, cơ khí và các liên kết thông dụng.

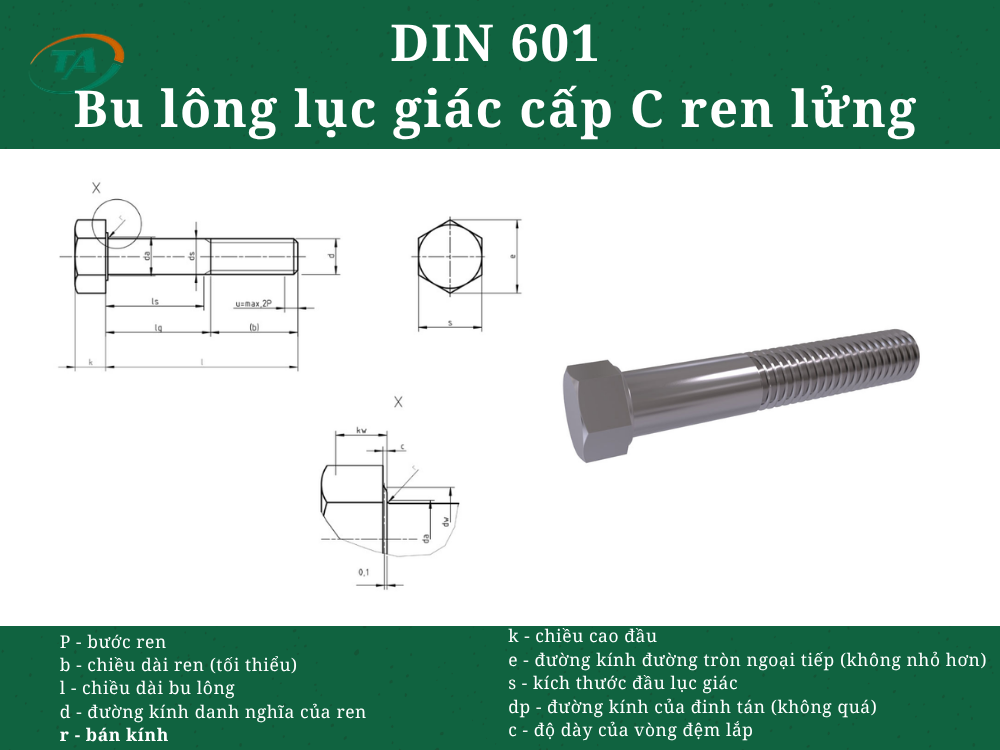

DIN 601 / ISO 4016 – Bu lông đầu lục giác, cấp sản xuất C
Đơn vị: mm
1. Kích thước cơ bản – kích thước ưu tiên
| Kích thước ren d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 |
| b – l ≤ 125 mm | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | – | – | – | – | – |
| b – 125 mm < l ≤ 200 mm | 22 | 24 | 28 | 32 | 36 | 44 | 52 | 60 | 72 | 84 | 96 | 108 | – | – |
| b – l > 200 mm | 35 | 37 | 41 | 45 | 49 | 57 | 65 | 73 | 85 | 97 | 109 | 121 | 137 | 153 |
| c tối đa | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 |
| da tối đa | 6 | 7,2 | 10,2 | 12,2 | 14,7 | 18,7 | 24,4 | 28,4 | 35,4 | 42,4 | 48,6 | 56,6 | 67 | 75 |
| ds tối đa | 5,48 | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 | 24,84 | 30,84 | 37 | 43 | 49 | 57,2 | 65,2 |
| ds tối thiểu | 4,52 | 5,52 | 7,42 | 9,42 | 11,3 | 15,3 | 19,16 | 23,16 | 29,16 | 35 | 41 | 47 | 54,8 | 62,8 |
| dw tối thiểu | 6,74 | 8,74 | 11,47 | 14,47 | 16,47 | 22 | 27,7 | 33,25 | 42,75 | 51,11 | 59,95 | 69,45 | 78,66 | 88,16 |
| e tối thiểu | 8,63 | 10,89 | 14,2 | 17,59 | 19,85 | 26,17 | 32,95 | 39,55 | 50,85 | 60,79 | 71,3 | 82,6 | 93,56 | 104,86 |
| k – kích thước tiêu chuẩn | 3,5 | 4 | 5,3 | 6,4 | 7,5 | 10 | 12,5 | 15 | 18,7 | 22,5 | 26 | 30 | 35 | 40 |
| k tối đa | 3,875 | 4,375 | 5,675 | 6,85 | 7,95 | 10,75 | 13,4 | 15,9 | 19,75 | 23,55 | 27,05 | 31,05 | 36,25 | 41,25 |
| k tối thiểu | 3,125 | 3,625 | 4,925 | 5,95 | 7,05 | 9,25 | 11,6 | 14,1 | 17,65 | 21,45 | 24,95 | 28,95 | 33,75 | 38,75 |
| kw tối thiểu | 2,19 | 2,54 | 3,45 | 4,17 | 4,94 | 6,48 | 8,12 | 9,87 | 12,36 | 15,02 | 17,47 | 20,27 | 23,63 | 27,13 |
| r tối thiểu | 0,2 | 0,25 | 0,4 | 0,4 | 0,6 | 0,6 | 0,8 | 0,8 | 1 | 1 | 1,2 | 1,6 | 2 | 2 |
| s – kích thước tiêu chuẩn = tối đa | 8,00 | 10,00 | 13,00 | 16,00 | 18,00 | 24,00 | 30,00 | 36 | 46 | 55,0 | 65,0 | 75,0 | 85,0 | 95,0 |
| s tối thiểu | 7,64 | 9,64 | 12,57 | 15,57 | 17,57 | 23,16 | 29,16 | 35 | 45 | 53,8 | 63,1 | 73,1 | 82,8 | 92,8 |
Các ký hiệu được giữ theo Fasteners.eu: P là bước ren, b là chiều dài phần ren, l là chiều dài bu lông, k là chiều cao đầu, r là bán kính, e là đường kính đường tròn ngoại tiếp và s là kích thước đầu lục giác. (Fasteners)
2. Chiều dài bu lông – kích thước ưu tiên
| Chiều dài danh nghĩa l | M5 – ls min. | M5 – lg max. | M6 – ls min. | M6 – lg max. | M8 – ls min. | M8 – lg max. | M10 – ls min. | M10 – lg max. | M12 – ls min. | M12 – lg max. | M16 – ls min. | M16 – lg max. | M20 – ls min. | M20 – lg max. | M24 – ls min. | M24 – lg max. | M30 – ls min. | M30 – lg max. | M36 – ls min. | M36 – lg max. | M42 – ls min. | M42 – lg max. | M48 – ls min. | M48 – lg max. | M56 – ls min. | M56 – lg max. | M64 – ls min. | M64 – lg max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 23,95 | 26,05 | 5 | 9 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 30 | 28,95 | 31,05 | 10 | 14 | 7 | 12 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 35 | 33,75 | 36,25 | 15 | 19 | 12 | 17 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 40 | 38,75 | 41,25 | 20 | 24 | 17 | 22 | 11,75 | 18 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 45 | 43,75 | 46,25 | 25 | 29 | 22 | 27 | 16,75 | 23 | 11,5 | 19 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 50 | 48,75 | 51,25 | 30 | 34 | 27 | 32 | 21,75 | 28 | 16,5 | 24 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 55 | 53,5 | 56,5 | – | – | 32 | 37 | 26,75 | 33 | 21,5 | 29 | 16,25 | 25 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 60 | 58,5 | 61,5 | – | – | 37 | 42 | 31,75 | 38 | 26,5 | 34 | 21,25 | 30 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 65 | 63,5 | 66,5 | – | – | – | – | 36,75 | 43 | 31,5 | 39 | 26,25 | 35 | 17 | 27 | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 70 | 68,5 | 71,5 | – | – | – | – | 41,75 | 48 | 36,5 | 44 | 31,25 | 40 | 22 | 32 | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 80 | 78,5 | 81,5 | – | – | – | – | 51,75 | 58 | 46,5 | 54 | 41,25 | 50 | 32 | 42 | 21,5 | 34 | – | – | – | – | – | – | – | – | – | – | – | |
| 90 | 88,25 | 91,75 | – | – | – | – | 56,5 | 64 | 51,25 | 60 | 42 | 52 | 31,5 | 44 | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 100 | 98,25 | 101,75 | – | – | – | – | 66,5 | 74 | 61,25 | 70 | 52 | 62 | 41,5 | 54 | 31 | 46 | – | – | – | – | – | – | – | – | – | – | – | |
| 110 | 108,25 | 111,75 | – | – | – | – | – | – | 71,25 | 80 | 62 | 72 | 51,5 | 64 | 41 | 56 | – | – | – | – | – | – | – | – | – | – | – | |
| 120 | 118,25 | 121,75 | – | – | – | – | – | – | 81,25 | 90 | 72 | 82 | 61,5 | 74 | 51 | 66 | 36,5 | 54 | – | – | – | – | – | – | – | – | – | |
| 130 | 128 | 132 | – | – | – | – | – | – | – | – | 76 | 86 | 65,5 | 78 | 55 | 70 | 40,5 | 58 | – | – | – | – | – | – | – | – | – | |
| 140 | 138 | 142 | – | – | – | – | – | – | – | – | 86 | 96 | 75,5 | 88 | 65 | 80 | 50,5 | 68 | 36 | 56 | – | – | – | – | – | – | – | |
| 150 | 148 | 152 | – | – | – | – | – | – | – | – | 96 | 106 | 85,5 | 98 | 75 | 90 | 60,5 | 78 | 46 | 66 | – | – | – | – | – | – | ||
| 160 | 156 | 164 | – | – | – | – | – | – | – | – | 106 | 116 | 95,5 | 108 | 85 | 100 | 70,5 | 88 | 56 | 76 | – | – | – | – | – | – | ||
| 180 | 176 | 184 | – | – | – | – | – | – | – | – | – | – | 115,5 | 128 | 105 | 120 | 90,5 | 108 | 76 | 96 | 61,5 | 84 | – | – | – | – | ||
| 200 | 195,4 | 204,6 | – | – | – | – | – | – | – | – | – | – | 135,5 | 148 | 125 | 140 | 110,5 | 128 | 96 | 116 | 81,5 | 104 | 67 | 92 | – | – | – | |
| 220 | 215,4 | 224,6 | – | – | – | – | – | – | – | – | – | – | – | – | 132 | 147 | 117,5 | 135 | 103 | 123 | 88,5 | 111 | 74 | 99 | – | – | – | |
| 240 | 235,4 | 244,6 | – | – | – | – | – | – | – | – | – | – | – | – | 152 | 167 | 137,5 | 155 | 123 | 143 | 108,5 | 131 | 94 | 119 | 75,5 | 103 | – | – |
| 260 | 254,8 | 265,2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 157,5 | 175 | 143 | 163 | 128,5 | 151 | 114 | 139 | 95,5 | 123 | 77 | 107 |
| 280 | 274,8 | 285,2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 177,5 | 195 | 163 | 183 | 148,5 | 171 | 134 | 159 | 115,5 | 143 | 97 | 127 |
| 300 | 294,8 | 305,2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 197,5 | 215 | 183 | 203 | 168,5 | 191 | 154 | 179 | 135,5 | 163 | 117 | 147 |
| 320 | 314,3 | 325,7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 203 | 223 | 188,5 | 211 | 174 | 199 | 155,5 | 183 | 137 | 167 |
| 340 | 334,3 | 345,7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 223 | 243 | 208,5 | 231 | 194 | 219 | 175,5 | 203 | 157 | 187 |
| 360 | 354,3 | 365,7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 243 | 263 | 228,5 | 251 | 214 | 239 | 195,5 | 223 | 177 | 207 |
| 380 | 374,3 | 385,7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 248,5 | 271 | 234 | 259 | 215,5 | 243 |
| 400 | 394,3 | 405,7 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 268,5 | 291 | 254 | 279 | 235,5 | 263 |
| 420 | 413,7 | 426,3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 288,5 | 311 | 274 | 299 | 255,5 | 283 |
| 440 | 433,7 | 446,3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 294 | 319 | 275,5 | 303 |
| 460 | 453,7 | 466,3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 314 | 339 | 295,5 | 323 |
| 480 | 473,7 | 486,3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 334 | 359 | 315,5 | 343 |
| 500 | 493,7 | 506,3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 335,5 | 363 |
3. Kích thước không được ưa chuộng
| Kích thước ren d | M14 | M18 | M22 | M27 | M33 | M39 | M45 | M52 | M60 |
|---|---|---|---|---|---|---|---|---|---|
| P | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 |
| b – l ≤ 125 mm | 34 | 42 | 50 | 60 | – | – | – | – | – |
| b – 125 mm < l ≤ 200 mm | 40 | 48 | 56 | 66 | 78 | 90 | 102 | 116 | – |
| b – l > 200 mm | 53 | 61 | 69 | 79 | 91 | 103 | 115 | 129 | 145 |
| c tối đa | 0,6 | 0,8 | 0,8 | 0,8 | 0,8 | 1 | 1 | 1 | 1 |
| da tối đa | 16,7 | 21,2 | 26,4 | 32,4 | 38,4 | 45,4 | 52,6 | 62,6 | 71 |
| ds tối đa | 14,7 | 18,7 | 22,84 | 27,84 | 34 | 40 | 46 | 53,2 | 61,2 |
| ds tối thiểu | 13,3 | 17,3 | 21,16 | 26,16 | 32 | 38 | 44 | 50,8 | 58,8 |
| dw tối thiểu | 19,15 | 24,85 | 31,35 | 38 | 46,55 | 55,86 | 64,7 | 74,2 | 83,41 |
| e tối thiểu | 22,78 | 29,56 | 37,29 | 45,2 | 55,37 | 66,44 | 76,95 | 88,25 | 99,21 |
| k – kích thước tiêu chuẩn | 8,8 | 11,5 | 14 | 17 | 21 | 25 | 28 | 33 | 38 |
| k tối đa | 9,25 | 12,4 | 14,9 | 17,9 | 22,05 | 26,05 | 29,05 | 34,25 | 39,25 |
| k tối thiểu | 8,35 | 10,6 | 13,1 | 16,1 | 19,95 | 23,95 | 26,95 | 31,75 | 36,75 |
| kw tối thiểu | 5,85 | 7,42 | 9,17 | 11,27 | 13,97 | 16,77 | 18,87 | 22,23 | 25,73 |
| r tối thiểu | 0,6 | 0,6 | 0,8 | 1 | 1 | 1 | 1,2 | 1,6 | 2 |
| s – kích thước tiêu chuẩn = tối đa | 21,00 | 27,00 | 34 | 41 | 50 | 60,0 | 70,0 | 80,0 | 90,0 |
| s tối thiểu | 20,16 | 26,16 | 33 | 40 | 49 | 58,8 | 68,1 | 78,1 | 87,8 |
4. Chiều dài – kích thước không được ưa chuộng
| l danh nghĩa | M14 – ls min. | M14 – lg max. | M18 – ls min. | M18 – lg max. | M22 – ls min. | M22 – lg max. | M27 – ls min. | M27 – lg max. | M33 – ls min. | M33 – lg max. | M39 – ls min. | M39 – lg max. | M45 – ls min. | M45 – lg max. | M52 – ls min. | M52 – lg max. | M60 – ls min. | M60 – lg max. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 60 | 58,5 | 61,5 | 16 | 26 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 65 | 63,5 | 66,5 | 21 | 31 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 70 | 68,5 | 71,5 | 26 | 36 | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 80 | 78,5 | 81,5 | 36 | 46 | 25,5 | 38 | – | – | – | – | – | – | – | – | – | – | – | – |
| 90 | 88,25 | 91,75 | 46 | 56 | 35,5 | 48 | 27,5 | 40 | – | – | – | – | – | – | – | – | – | – |
| 100 | 98,25 | 101,75 | 56 | 66 | 45,5 | 58 | 37,5 | 50 | – | – | – | – | – | – | – | – | – | – |
| 110 | 108,25 | 111,75 | 66 | 76 | 55,5 | 68 | 47,5 | 60 | 35 | 50 | – | – | – | – | – | – | – | – |
| 120 | 118,25 | 121,75 | 76 | 86 | 65,5 | 78 | 57,5 | 70 | 45 | 60 | – | – | – | – | – | – | – | – |
| 130 | 128 | 132 | 80 | 90 | 69,5 | 82 | 61,5 | 74 | 49 | 64 | 34,5 | 52 | – | – | – | – | – | – |
| 140 | 138 | 142 | 90 | 100 | 79,5 | 92 | 71,5 | 84 | 59 | 74 | 44,5 | 62 | – | – | – | – | – | – |
| 150 | 148 | 152 | – | – | 89,5 | 102 | 81,5 | 94 | 69 | 84 | 54,5 | 72 | 40 | 60 | – | – | – | – |
| 160 | 156 | 164 | – | – | 99,5 | 112 | 91,5 | 104 | 79 | 94 | 64,5 | 82 | 50 | 70 | – | – | – | – |
| 180 | 176 | 184 | – | – | 119,5 | 132 | 111,5 | 124 | 99 | 114 | 84,5 | 102 | 70 | 90 | 55,5 | 78 | – | – |
| 200 | 195,4 | 204,6 | – | – | – | – | 131,5 | 144 | 119 | 134 | 104,5 | 122 | 90 | 110 | 75,5 | 98 | 59 | 84 |
| 220 | 215,4 | 224,6 | – | – | – | – | 138,5 | 151 | 126 | 141 | 111,5 | 129 | 97 | 117 | 82,5 | 105 | 66 | 91 |
| 240 | 235,4 | 244,6 | – | – | – | – | – | – | 146 | 161 | 131,5 | 149 | 117 | 137 | 102,5 | 125 | 86 | 111 |
| 260 | 254,8 | 265,2 | – | – | – | – | – | – | 166 | 181 | 151,5 | 167 | 137 | 157 | 122,5 | 145 | 106 | 131 |
| 280 | 274,8 | 285,2 | – | – | – | – | – | – | – | – | 171,5 | 189 | 157 | 177 | 142,5 | 165 | 126 | 151 |
| 300 | 294,8 | 305,2 | – | – | – | – | – | – | – | – | 191,5 | 209 | 177 | 197 | 162,5 | 185 | 146 | 171 |
| 320 | 314,3 | 325,7 | – | – | – | – | – | – | – | – | 211,5 | 229 | 197 | 217 | 182,5 | 205 | 166 | 191 |
| 340 | 334,3 | 345,7 | – | – | – | – | – | – | – | – | – | – | 217 | 237 | 202,5 | 225 | 186 | 211 |
| 360 | 354,3 | 365,7 | – | – | – | – | – | – | – | – | – | – | 237 | 257 | 222,5 | 245 | 206 | 231 |
| 380 | 374,3 | 385,7 | – | – | – | – | – | – | – | – | – | – | 257 | 277 | 242,5 | 265 | 226 | 251 |
| 400 | 394,3 | 405,7 | – | – | – | – | – | – | – | – | – | – | 277 | 297 | 262,5 | 285 | 246 | 271 |
| 420 | 413,7 | 426,3 | – | – | – | – | – | – | – | – | – | – | – | – | 282,5 | 305 | 266 | 291 |
| 440 | 433,7 | 446,3 | – | – | – | – | – | – | – | – | – | – | – | – | 302,5 | 325 | 286 | 311 |
| 460 | 453,7 | 466,3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 306 | 331 |
| 480 | 473,7 | 486,3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 326 | 351 |
| 500 | 493,7 | 506,3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | 346 | 371 |
