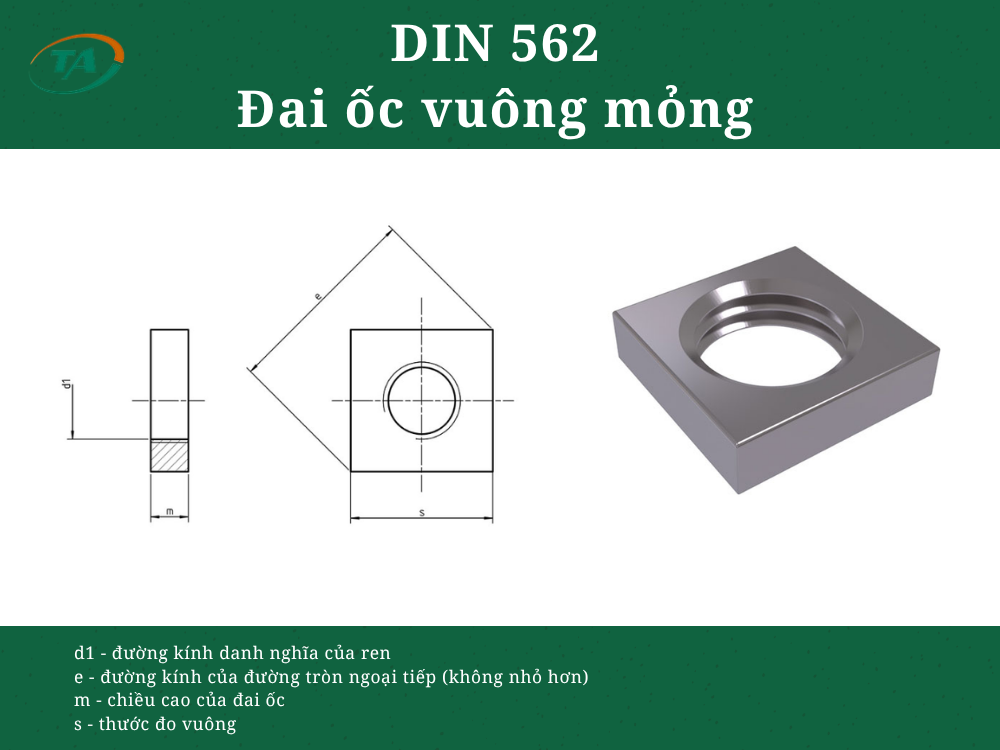

Giới thiệu DIN 562 Đai ốc vuông mỏng
DIN 562 là tiêu chuẩn quy định đai ốc vuông mỏng, có dạng vuông với chiều cao nhỏ hơn đai ốc vuông thông thường. Thiết kế này giúp tiết kiệm không gian lắp đặt, thường được sử dụng trong cơ khí, thiết bị và các mối ghép có không gian hạn chế, kết hợp với bu lông hoặc vít có ren tương ứng.
Bảng tra DIN 562 – Đai ốc vuông cỡ nhỏ
Đơn vị: mm
| Kích thước ren d | Chiều cao m tối thiểu | Kích thước vuông s |
|---|---|---|
| M2 | 1,2 | 4 |
| M2,5 | 1,4 | 5 |
| M3 | 1,6 | 5,5 |
| M4 | 1,8 | 7 |
| M5 | 2,3 | 8 |
| M6 | 2,72 | 10 |
| M8 | 3,52 | 13 |
| M10 | 4,52 | 17 |
