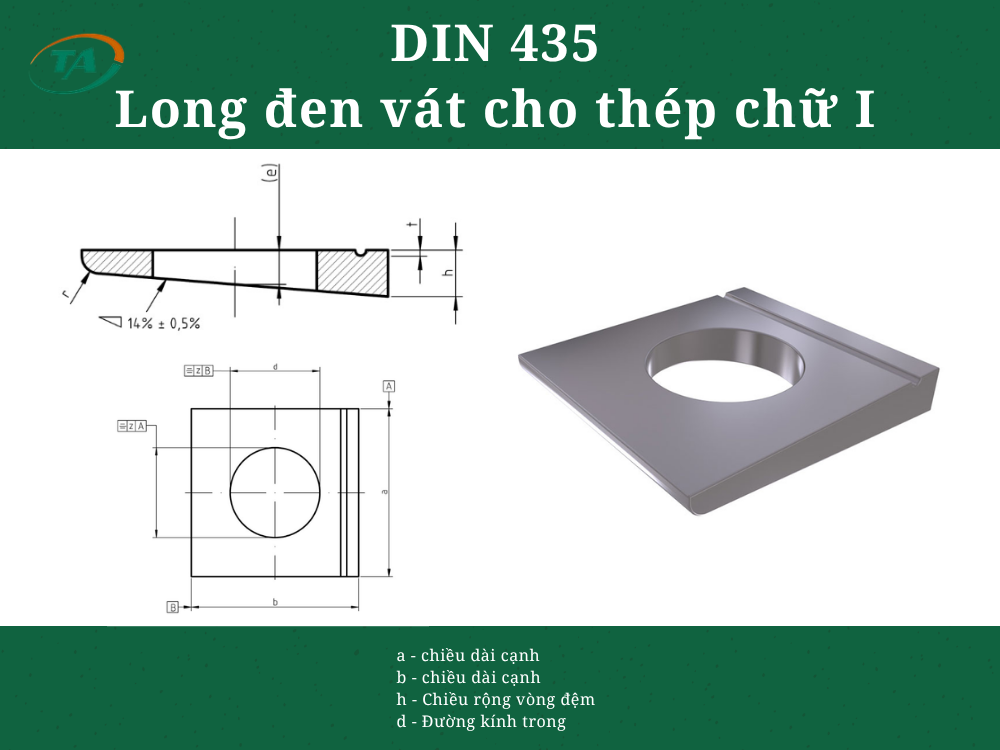

Giới thiệu DIN 435 Long đen vát cho thép chữ I
DIN 435 là tiêu chuẩn quy định long đen vát dùng cho thép chữ I, có bề mặt nghiêng để phù hợp với độ dốc của cánh thép chữ I. Thiết kế này giúp phân bố lực siết đều hơn và tạo mối ghép ổn định, thường được sử dụng trong kết cấu thép và các liên kết chịu lực.
Bảng theo tiêu chuẩn DIN 435
Kích thước tính bằng mm
| Kích thước ren | e | h tiêu chuẩn | h tối thiểu | h tối đa | r xấp xỉ | t xấp xỉ | z | Trọng lượng kg/1000 cái |
|---|---|---|---|---|---|---|---|---|
| M8 | 3,05 | 4,6 | 3,6 | 5,6 | 1,2 | 0,5 | 1,68 | 10,2 |
| M10 | 3,05 | 4,6 | 3,6 | 5,6 | 1,2 | 0,5 | 1,68 | 9,4 |
| M12 | 4,1 | 6,2 | 5 | 7,4 | 1,6 | 0,7 | 1,68 | 20,1 |
| M16 | 5 | 7,5 | 6,3 | 8,7 | 2 | 0,8 | 2 | 35,6 |
| M20 | 6,1 | 9,2 | 8 | 10,4 | 2,4 | 0,9 | 2 | 67 |
| M22 | 6,5 | 10 | 8,8 | 11,2 | 2,4 | 1 | 2 | 90 |
| M24 | 6,9 | 10,8 | 9,3 | 12,3 | 2,4 | 1 | 3,8 | 143 |
| M27 | 6,9 | 10,8 | 9,3 | 12,3 | 2,4 | 1 | 3,8 | 133 |
