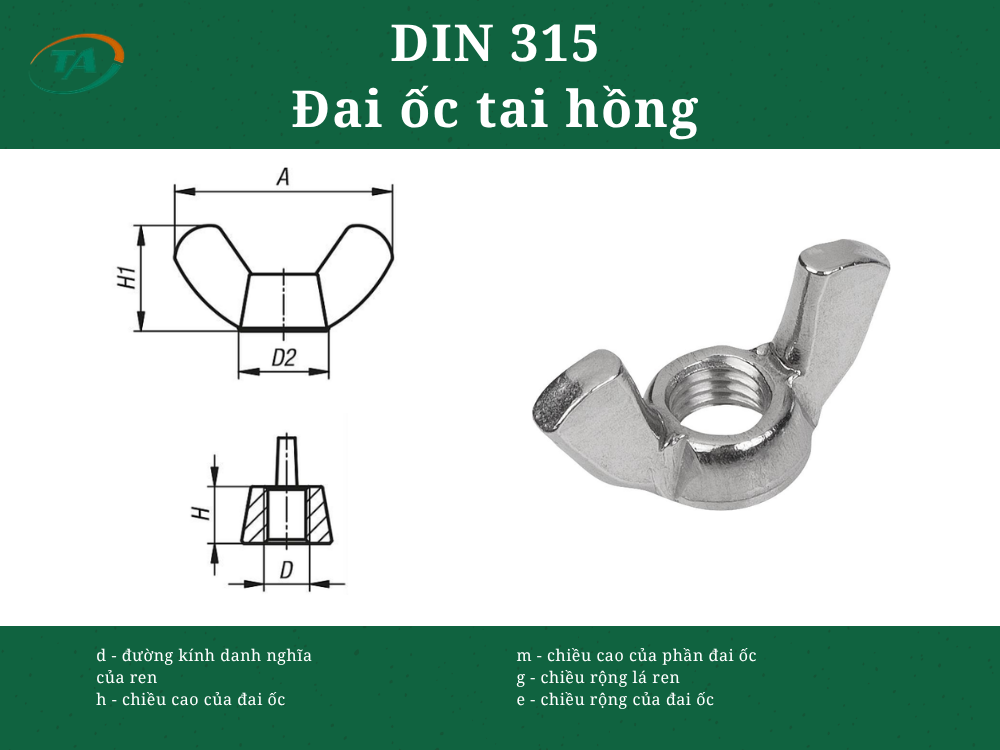

Giới thiệu DIN 315 Đai ốc tai hồng
DIN 315 là tiêu chuẩn quy định đai ốc tai hồng, có hai cánh nhô ra hai bên giúp người dùng có thể siết và tháo bằng tay mà không cần dụng cụ. Loại đai ốc này thường được sử dụng trong các mối ghép cần tháo lắp thường xuyên, như thiết bị, đồ gá, máy móc và các kết cấu lắp ghép tạm thời.
Bảng kích thước đai ốc cánh hình chữ nhật DIN 315 A
Đơn vị: mm
| Kích thước tiêu chuẩn d | D | e | h | m |
|---|---|---|---|---|
| M3 | 8 | 17,6 | 8,6 | 2,9 |
| M4 | 8 | 17,6 | 8,6 | 2,9 |
| M5 | 10,3 | 22,5 | 11 | 4,1 |
| M6 | 12,7 | 27,8 | 13,6 | 5,1 |
| M8 | 13,8 | 30,3 | 14,8 | 5,6 |
| M10 | 16,5 | 36,2 | 17,7 | 6,8 |
| M12 | 22,5 | 49,4 | 24,1 | 9 |
| M14 | 26,6 | 58,3 | 28,5 | 10,7 |
| M16 | 26,6 | 58,3 | 28,5 | 10,7 |
| M18 | 29,5 | 68,5 | 33,8 | 13,5 |
| M20 | 29,5 | 68,5 | 33,8 | 13,5 |
