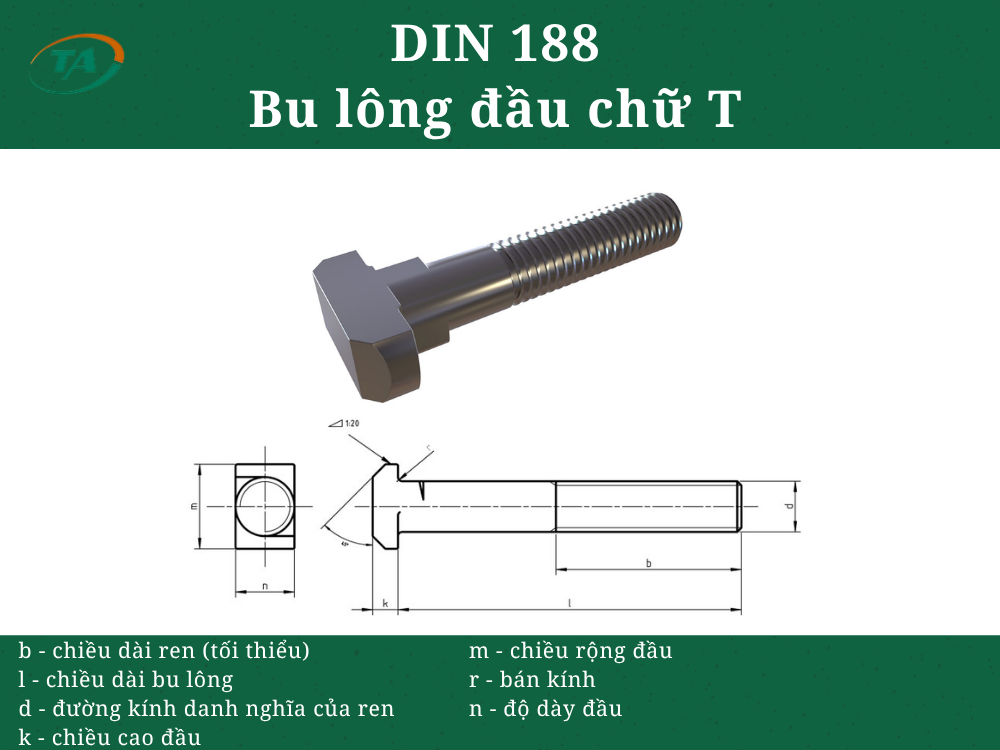

Giới thiệu DIN 188 Bu lông đầu chữ T

DIN 188 là tiêu chuẩn quy định bu lông đầu chữ T, có phần đầu dạng chữ T giúp bu lông có thể lắp vào rãnh hoặc khe tương ứng và chống xoay khi siết đai ốc. Loại bu lông này thường được sử dụng để liên kết, cố định các chi tiết và kết cấu kim loại, đặc biệt trong các hệ thống có rãnh lắp bu lông.

Bảng theo tiêu chuẩn DIN 188

Kích thước: mm

1. Kích thước và đặc tính của bu lông

Thông số	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72×6	M80×6
P	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5	5,5	6	6	6
b	22	26	30	38	46	54	66	78	96	108	124	130	156	172
k	5,5	7	8	10,5	13	15	19	23	26	30	35	40	45	50
n	8	10	12	16	20	24	30	36	42	48	56	64	72	80
m	18	21	26	30	36	43	54	66	80	88	102	115	128	140

2. Chiều dài l và kích thước ren d

Chiều dài l (mm)	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M56	M64	M72×6	M80×6
30	+	+
35	+	+
40	+	+	+
45	+	+	+
50	+	+	+	+
55	+	+	+	+
60	+	+	+	+	+
65	+	+	+	+	+
70	+	+	+	+	+	+
75	+	+	+	+	+	+
80	+	+	+	+	+	+
90		+	+	+	+	+	+
100		+	+	+	+	+	+
110			+	+	+	+	+
120			+	+	+	+	+	+
140				+	+	+	+	+	+
150				+	+	+	+	+	+	+
180					+	+	+	+	+	+	+
200					+	+	+	+	+	+	+	+	+	+
240							+	+	+	+	+	+	+	+
260									+	+	+	+	+	+
280										+	+	+	+	+
300											+	+	+	+
340													+	+
360														+
400														+
