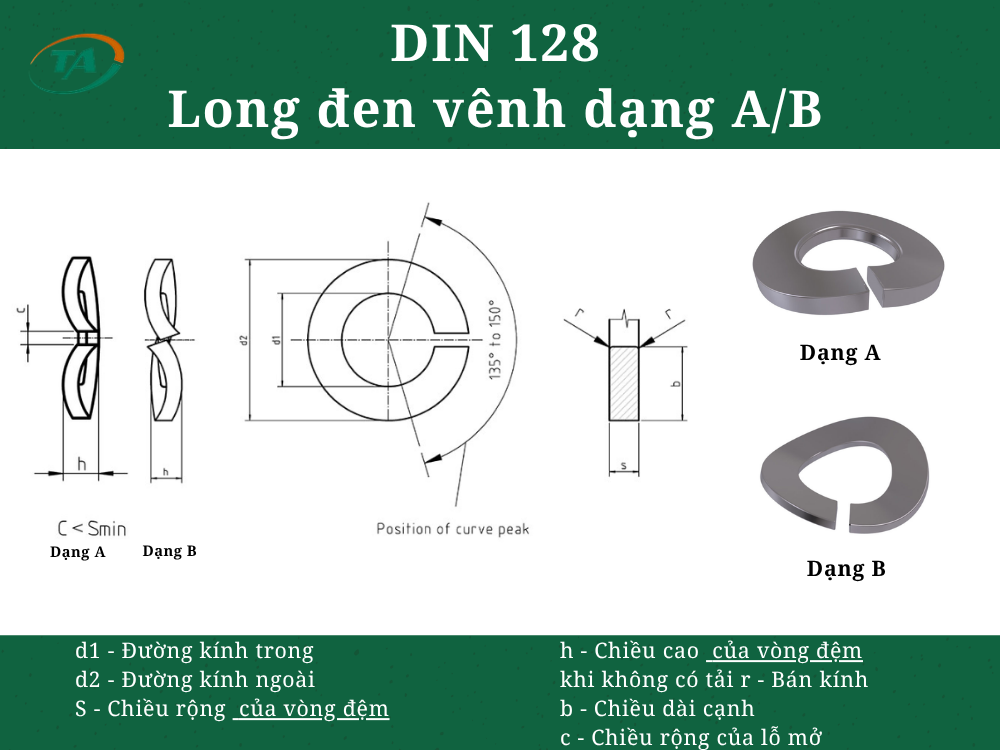

Giới thiệu DIN 128 Long đen vênh dạng A/B
DIN 128 là tiêu chuẩn quy định long đen vênh dạng A/B, có dạng vòng đệm bị uốn cong tạo lực đàn hồi khi lắp cùng bu lông hoặc đai ốc. Loại long đen này thường được sử dụng để tăng lực ma sát và hạn chế hiện tượng tự nới lỏng của mối ghép khi chịu rung động hoặc tải trọng thay đổi.
Bảng theo tiêu chuẩn DIN 128
Kích thước: mm
| Kích thước tiêu chuẩn | Dùng cho ren | d1 min. | d1 max. | b | S | h min. | h max. | r | Trọng lượng (kg/1000 chiếc) |
|---|---|---|---|---|---|---|---|---|---|
| 2 | M2 | 2,1 | 2,4 | 0,9 ± 0,1 | 0,5 ± 0,1 | 0,7 | 0,9 | 0,1 | 0,035 |
| 2,5 | M2,5 | 2,6 | 2,9 | 1 ± 0,1 | 0,6 ± 0,1 | 0,9 | 1,1 | 0,1 | 0,055 |
| 3 | M3 | 3,1 | 3,4 | 1,3 ± 0,1 | 0,7 ± 0,1 | 1,1 | 1,3 | 0,1 | 0,09 |
| 3,5 | M3,5 | 3,6 | 3,9 | 1,3 ± 0,1 | 0,7 ± 0,1 | 1,1 | 1,3 | 0,1 | 0,1 |
| 4 | M4 | 4,1 | 4,4 | 1,5 ± 0,1 | 0,8 ± 0,1 | 1,2 | 1,4 | 0,2 | 0,15 |
| 5 | M5 | 5,1 | 5,4 | 1,8 ± 0,1 | 1 ± 0,1 | 1,5 | 1,7 | 0,2 | 0,3 |
| 6 | M6 | 6,1 | 6,5 | 2,5 ± 0,15 | 1,3 ± 0,1 | 2 | 2,2 | 0,3 | 0,7 |
| 7 | M7 | 7,1 | 7,5 | 2,5 ± 0,15 | 1,3 ± 0,1 | 2 | 2,2 | 0,3 | 0,75 |
| 8 | M8 | 8,1 | 8,5 | 3 ± 0,15 | 1,6 ± 0,1 | 2,45 | 2,75 | 0,5 | 1,3 |
| 10 | M10 | 10,2 | 10,7 | 3,5 ± 0,2 | 1,8 ± 0,1 | 2,85 | 3,15 | 0,5 | 2,1 |
| 12 | M12 | 12,2 | 12,7 | 4 ± 0,2 | 2,1 ± 0,15 | 3,35 | 3,65 | 1 | 3,2 |
| 14 | M14 | 14,2 | 14,7 | 4,5 ± 0,2 | 2,4 ± 0,15 | 3,9 | 4,3 | 1 | 4,8 |
| 16 | M16 | 16,2 | 17 | 5 ± 0,2 | 2,8 ± 0,15 | 4,5 | 5,1 | 1 | 7 |
| 18 | M18 | 18,2 | 19 | 5 ± 0,2 | 2,8 ± 0,15 | 4,5 | 5,1 | 1 | 7,8 |
| 20 | M20 | 20,2 | 21,2 | 6 ± 0,2 | 3,2 ± 0,2 | 5,1 | 5,9 | 1 | 12,2 |
| 22 | M22 | 22,5 | 23,5 | 6 ± 0,2 | 3,2 ± 0,2 | 5,1 | 5,9 | 1 | 13,3 |
| 24 | M24 | 24,5 | 25,5 | 7 ± 0,25 | 4 ± 0,2 | 6,5 | 7,5 | 1,6 | 21,5 |
| 27 | M27 | 27,5 | 28,5 | 7 ± 0,25 | 4 ± 0,2 | 6,5 | 7,5 | 1,6 | 23,7 |
| 30 | M30 | 30,5 | 31,7 | 8 ± 0,25 | 6 ± 0,2 | 9,5 | 10,5 | 1,6 | 42,5 |
| 36 | M36 | 36,5 | 37,7 | 10 ± 0,25 | 6 ± 0,2 | 10,3 | 11,3 | 1,6 | 68 |
