Giới thiệu ASTM F436 Long đen thép tôi dùng cho bu lông kết cấu
ASTM F436 là tiêu chuẩn quy định long đen thép tôi dùng cho bu lông kết cấu, đưa ra các yêu cầu về vật liệu, độ cứng, kích thước và đặc tính cơ học của sản phẩm. Loại long đen này thường được sử dụng cùng bu lông và đai ốc cường độ cao trong kết cấu thép, giúp phân bố lực siết và bảo vệ bề mặt tại vị trí liên kết.

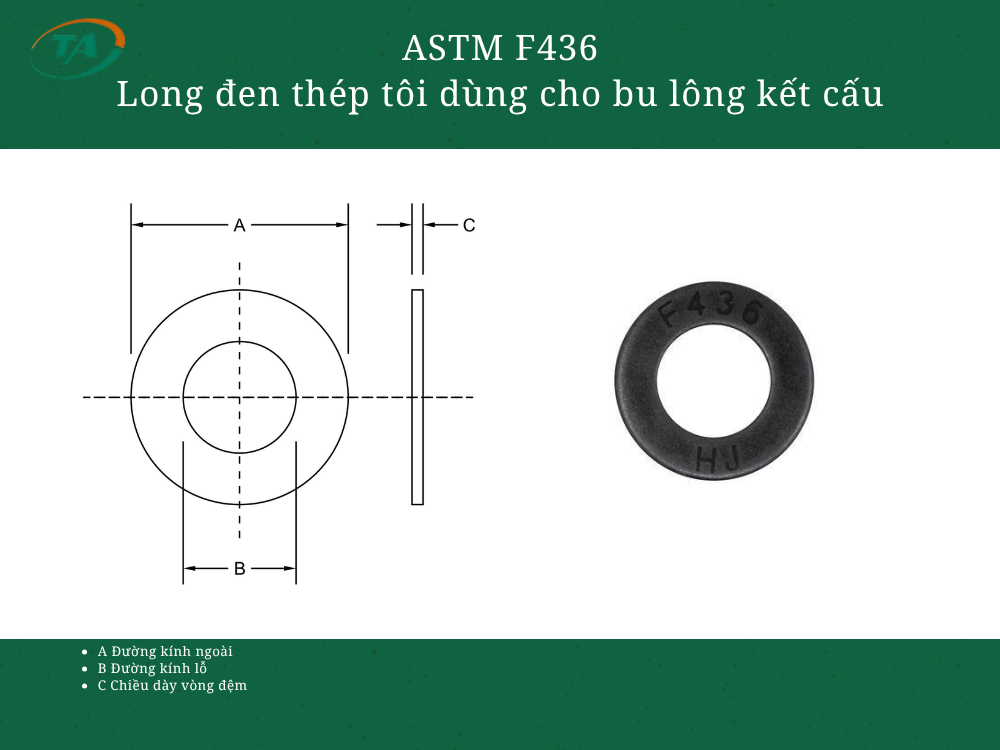

Bảng tra ASTM F436 Long đen thép tôi dùng cho bu lông kết cấu
| Cỡ vòng đệm theo cỡ ren tiêu chuẩn | Đường kính lỗ nhỏ nhất | Đường kính lỗ lớn nhất | Đường kính ngoài nhỏ nhất | Đường kính ngoài lớn nhất | Chiều dày nhỏ nhất | Chiều dày lớn nhất | Bề rộng cạnh cắt tối thiểu |
|---|---|---|---|---|---|---|---|
| M12 | 14.0 | 14.4 | 25.7 | 27.0 | 3.1 | 4.6 | 10.5 |
| M14 | 16.0 | 16.4 | 28.7 | 30.0 | 3.1 | 4.6 | 12.2 |
| M16 | 18.0 | 18.4 | 32.4 | 34.0 | 3.1 | 4.6 | 14.0 |
| M20 | 22.0 | 22.5 | 40.4 | 42.0 | 3.1 | 4.6 | 17.5 |
| M22 | 24.0 | 24.5 | 42.4 | 44.0 | 3.4 | 4.6 | 19.2 |
| M24 | 26.0 | 26.5 | 48.4 | 50.0 | 3.4 | 4.6 | 21.0 |
| M27 | 30.0 | 30.5 | 54.1 | 56.0 | 3.4 | 4.6 | 23.6 |
| M30 | 33.0 | 33.6 | 58.1 | 60.0 | 3.4 | 4.6 | 26.2 |
| M36 | 39.0 | 39.6 | 70.1 | 72.0 | 3.4 | 4.6 | 31.5 |
| M42 | 45.0 | 45.6 | 81.8 | 84.0 | 4.6 | 7.2 | 36.7 |
| M48 | 52.0 | 52.7 | 92.8 | 95.0 | 4.6 | 7.2 | 42.0 |
| M56 | 62.0 | 62.7 | 104.8 | 107.0 | 6.1 | 8.7 | 49.0 |
| M64 | 70.0 | 70.7 | 115.8 | 118.0 | 6.1 | 8.7 | 56.0 |
| M72 | 78.0 | 78.7 | 127.5 | 130.0 | 6.1 | 8.7 | 63.0 |
| M80 | 86.0 | 86.9 | 139.5 | 142.0 | 6.1 | 8.7 | 70.0 |
| M90 | 96.0 | 96.9 | 156.5 | 159.0 | 6.1 | 8.7 | 78.7 |
| M100 | 107.0 | 107.9 | 173.5 | 176.0 | 6.1 | 8.7 | 87.5 |
