Giới thiệu ASTM A574 Vít lục giác chìm đầu trụ thép hợp kim
ASTM A574 là tiêu chuẩn quy định vít lục giác chìm đầu trụ bằng thép hợp kim, với yêu cầu về vật liệu, cơ tính và kích thước nhằm bảo đảm khả năng chịu lực của sản phẩm. Loại vít này thường được sử dụng trong cơ khí, chế tạo máy và lắp ráp, đặc biệt ở các mối ghép cần độ bền cao và thiết kế gọn với ổ lục giác chìm.

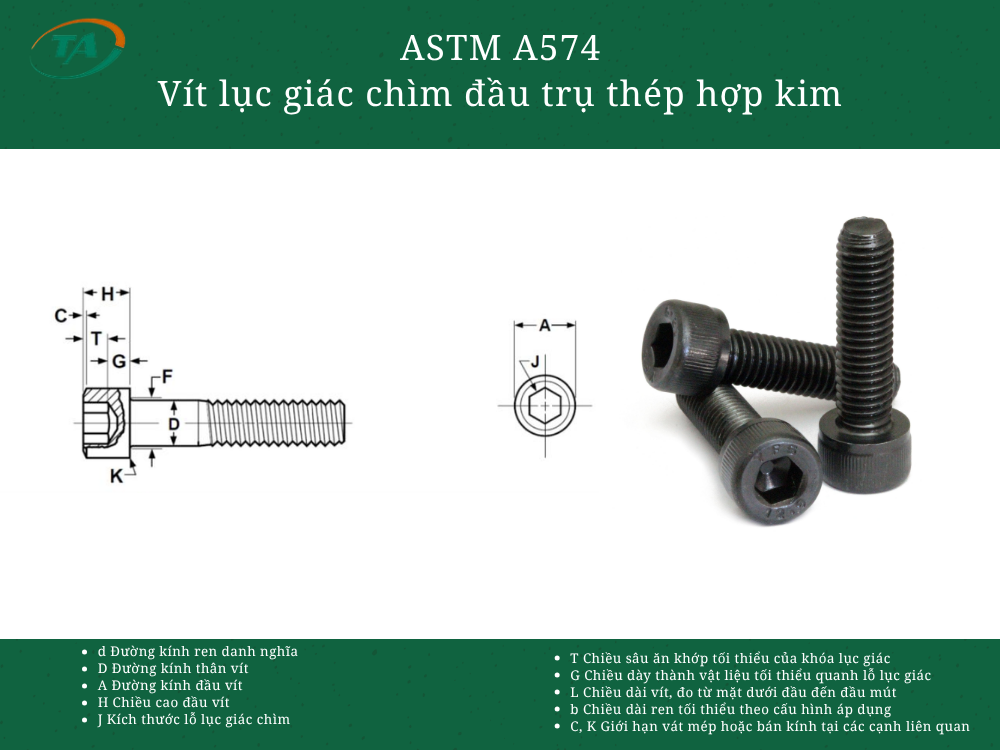

Bảng tra ASTM A574 Vít lục giác chìm đầu trụ thép hợp kim
Kích thước từ cỡ số #0 đến 5/16 inch
| Cỡ vít tiêu chuẩn | D tiêu chuẩn | D min | A max | A min | H max | H min | J tiêu chuẩn | T min |
|---|---|---|---|---|---|---|---|---|
| #0 | 0.0600 | 0.0568 | 0.096 | 0.091 | 0.060 | 0.057 | 0.050 | 0.025 |
| #1 | 0.0730 | 0.0695 | 0.118 | 0.112 | 0.073 | 0.070 | 0.062 | 0.031 |
| #2 | 0.0860 | 0.0822 | 0.140 | 0.134 | 0.086 | 0.083 | 0.078 | 0.038 |
| #3 | 0.0990 | 0.0949 | 0.161 | 0.154 | 0.099 | 0.095 | 0.078 | 0.044 |
| #4 | 0.1120 | 0.1075 | 0.183 | 0.176 | 0.112 | 0.108 | 0.094 | 0.051 |
| #5 | 0.1250 | 0.1202 | 0.205 | 0.198 | 0.125 | 0.121 | 0.094 | 0.057 |
| #6 | 0.1380 | 0.1329 | 0.226 | 0.216 | 0.138 | 0.134 | 0.109 | 0.064 |
| #8 | 0.1640 | 0.1585 | 0.270 | 0.257 | 0.164 | 0.159 | 0.141 | 0.077 |
| #10 | 0.1900 | 0.1840 | 0.312 | 0.298 | 0.190 | 0.185 | 0.156 | 0.090 |
| #12 | 0.2160 | 0.2095 | 0.324 | 0.314 | 0.216 | 0.210 | 0.156 | 0.103 |
| 1/4 | 0.2500 | 0.2435 | 0.375 | 0.354 | 0.250 | 0.244 | 0.188 | 0.120 |
| 5/16 | 0.3125 | 0.3053 | 0.469 | 0.446 | 0.312 | 0.306 | 0.250 | 0.151 |
3.2. Kích thước từ 3/8 đến 1 1/2 inch
| Cỡ vít tiêu chuẩn | D tiêu chuẩn | D min | A max | A min | H max | H min | J tiêu chuẩn | T min |
|---|---|---|---|---|---|---|---|---|
| 3/8 | 0.3750 | 0.3678 | 0.562 | 0.540 | 0.375 | 0.368 | 0.312 | 0.182 |
| 7/16 | 0.4375 | 0.4294 | 0.656 | 0.631 | 0.438 | 0.430 | 0.375 | 0.213 |
| 1/2 | 0.5000 | 0.4919 | 0.750 | 0.725 | 0.500 | 0.492 | 0.375 | 0.245 |
| 9/16 | 0.5625 | 0.5538 | 0.843 | 0.827 | 0.562 | 0.554 | 0.437 | 0.276 |
| 5/8 | 0.6250 | 0.6163 | 0.938 | 0.914 | 0.625 | 0.616 | 0.500 | 0.307 |
| 3/4 | 0.7500 | 0.7406 | 1.125 | 1.094 | 0.750 | 0.740 | 0.625 | 0.370 |
| 7/8 | 0.8750 | 0.8647 | 1.312 | 1.291 | 0.875 | 0.864 | 0.750 | 0.432 |
| 1 | 1.0000 | 0.9886 | 1.500 | 1.476 | 1.000 | 0.988 | 0.750 | 0.495 |
| 1 1/8 | 1.1250 | 1.1086 | 1.688 | 1.665 | 1.125 | 1.111 | 0.875 | 0.557 |
| 1 1/4 | 1.2500 | 1.2336 | 1.875 | 1.852 | 1.250 | 1.236 | 0.875 | 0.620 |
| 1 3/8 | 1.3750 | 1.3568 | 2.062 | 2.038 | 1.375 | 1.360 | 1.000 | 0.682 |
| 1 1/2 | 1.5000 | 1.4818 | 2.250 | 2.224 | 1.500 | 1.485 | 1.000 | 0.745 |
3.3. Kích thước từ 1 3/4 đến 4 inch
| Cỡ vít tiêu chuẩn | D tiêu chuẩn | D min | A max | A min | H max | H min | J tiêu chuẩn | T min |
|---|---|---|---|---|---|---|---|---|
| 1 3/4 | 1.7500 | 1.7295 | 2.625 | 2.597 | 1.750 | 1.734 | 1.250 | 0.870 |
| 2 | 2.0000 | 1.9780 | 3.000 | 2.970 | 2.000 | 1.983 | 1.500 | 0.995 |
| 2 1/4 | 2.2500 | 2.2280 | 3.375 | 3.344 | 2.250 | 2.232 | 1.750 | 1.120 |
| 2 1/2 | 2.5000 | 2.4762 | 3.750 | 3.717 | 2.500 | 2.481 | 1.750 | 1.245 |
| 2 3/4 | 2.7500 | 2.7262 | 4.125 | 4.090 | 2.750 | 2.730 | 2.000 | 1.370 |
| 3 | 3.0000 | 2.9762 | 4.500 | 4.464 | 3.000 | 2.979 | 2.250 | 1.495 |
| 3 1/4 | 3.2500 | 3.2262 | 4.875 | 4.837 | 3.250 | 3.228 | 2.250 | 1.620 |
| 3 1/2 | 3.5000 | 3.4762 | 5.250 | 5.211 | 3.500 | 3.478 | 2.750 | 1.745 |
| 3 3/4 | 3.7500 | 3.7262 | 5.625 | 5.584 | 3.750 | 3.727 | 2.750 | 1.870 |
| 4 | 4.0000 | 3.9762 | 6.000 | 5.958 | 4.000 | 3.976 | 3.000 | 1.995 |
