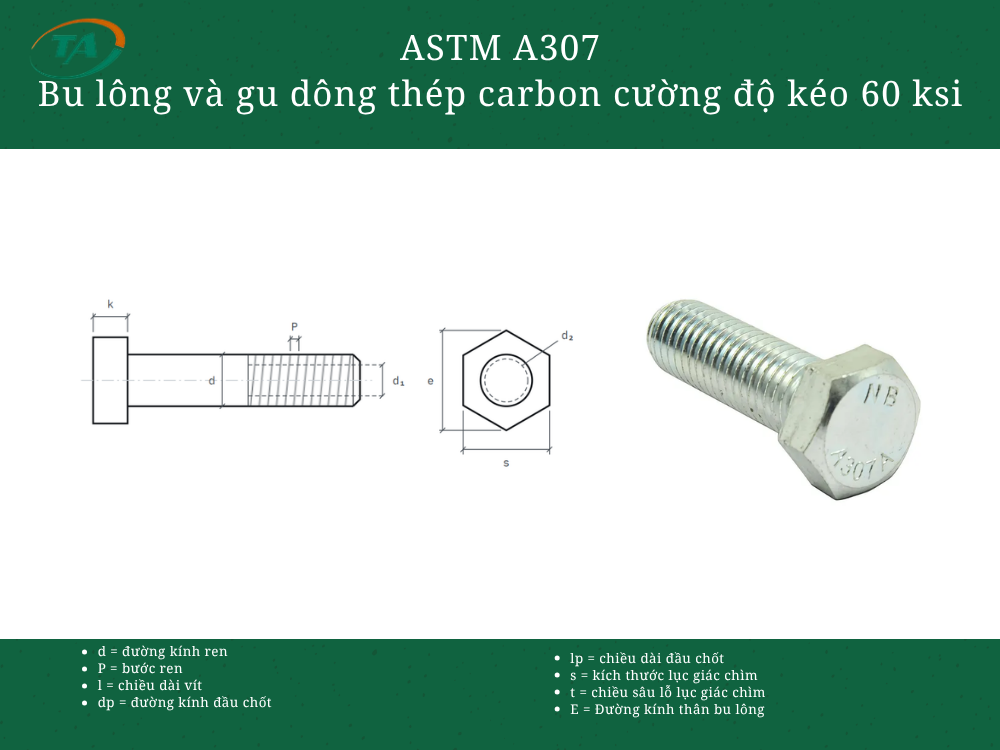

Giới thiệu ASTM A307 Bu lông và gu dông thép carbon cường độ kéo 60 ksi
ASTM A307 là tiêu chuẩn quy định bu lông, vít và gu dông bằng thép carbon có độ bền kéo danh nghĩa khoảng 60 ksi, dùng cho các mối ghép thông dụng không yêu cầu cường độ cao. Tiêu chuẩn này thường được áp dụng trong xây dựng, kết cấu thép, lắp đặt đường ống và thiết bị cơ khí, với các cấp sản phẩm được lựa chọn tùy theo mục đích sử dụng.
Bảng tra ASTM A307 Bu lông và gu dông thép carbon cường độ kéo 60 ksi
Đơn vị: inch (in). Giá trị danh nghĩa giữ theo phân số của hệ inch; Min là giới hạn nhỏ nhất.
| Đường kính ren danh nghĩa | F – Bề rộng đối diện hai mặt, cơ bản | F min | H – Chiều cao đầu, cơ bản | H min |
|---|---|---|---|---|
| 1/4 | 7/16 | 0.425 | 11/64 | 0.150 |
| 5/16 | 1/2 | 0.484 | 7/32 | 0.195 |
| 3/8 | 9/16 | 0.544 | 1/4 | 0.226 |
| 7/16 | 5/8 | 0.603 | 19/64 | 0.272 |
| 1/2 | 3/4 | 0.725 | 11/32 | 0.302 |
| 5/8 | 15/16 | 0.906 | 27/64 | 0.378 |
| 3/4 | 1 1/8 | 1.088 | 1/2 | 0.455 |
| 7/8 | 1 5/16 | 1.269 | 37/64 | 0.531 |
| 1 | 1 1/2 | 1.450 | 43/64 | 0.591 |
| 1 1/8 | 1 11/16 | 1.631 | 3/4 | 0.658 |
| 1 1/4 | 1 7/8 | 1.812 | 27/32 | 0.749 |
| 1 3/8 | 2 1/16 | 1.994 | 29/32 | 0.810 |
| 1 1/2 | 2 1/4 | 2.175 | 1 | 0.902 |
